Shelly Bypass – Rozwiązanie problemu migających żarówek LED

Migające żarówki LED to jeden z najczęstszych problemów, z jakimi spotykają się użytkownicy inteligentnych przełączników światła – zwłaszcza w instalacjach bez przewodu neutralnego. Taki efekt nie tylko irytuje, ale może również skrócić żywotność oświetlenia LED. Na szczęście istnieje proste i skuteczne rozwiązanie – Shelly Bypass. To niewielkie urządzenie, które potrafi wyeliminować problemy ze światłem, poprawiając stabilność działania automatyki domowej. W tym artykule wyjaśnimy, czym dokładnie jest Shelly Bypass, jak działa i kiedy warto go zastosować w swojej instalacji.

Czym jest Shelly Bypass?

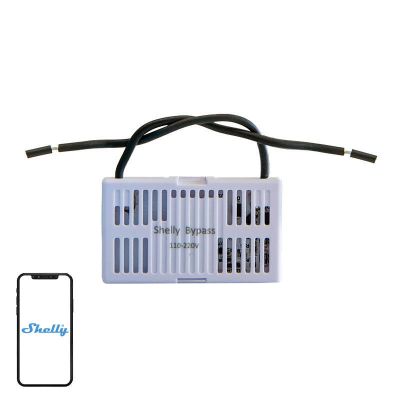

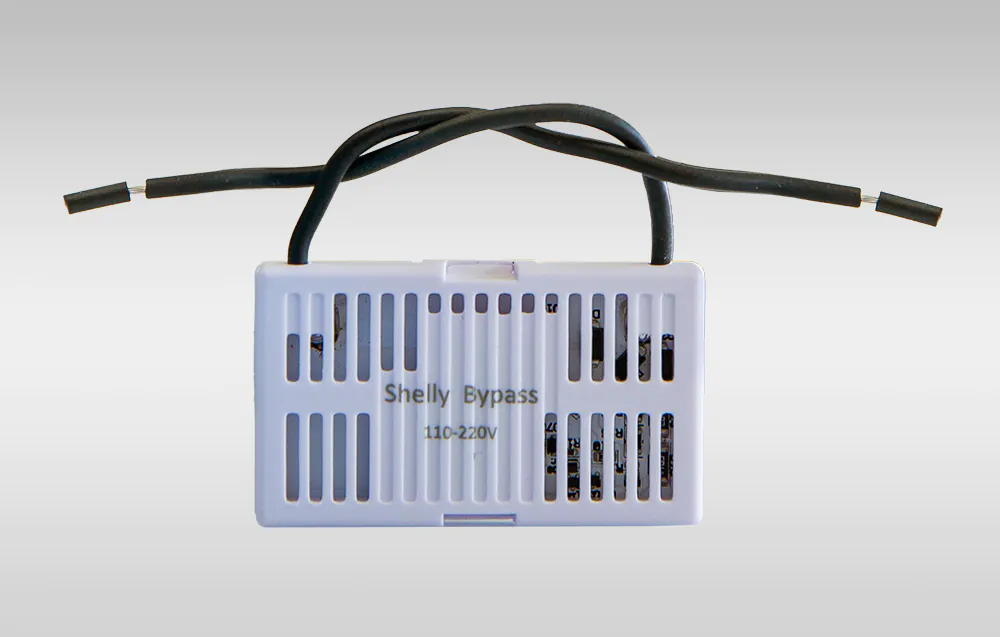

Shelly Bypass to niewielki element instalacyjny zaprojektowany przez firmę Shelly, który pełni bardzo konkretną funkcję: stabilizuje pracę obwodu elektrycznego w przypadku instalacji o niskim poborze mocy, najczęściej z żarówkami LED. Urządzenie to stosuje się w połączeniu z inteligentnymi przekaźnikami (np. Shelly 1L, Shelly Dimmer 2), szczególnie w instalacjach bez przewodu neutralnego (N).

W takich instalacjach prąd przepływa przez obciążenie (czyli np. żarówkę LED), nawet gdy przełącznik jest w stanie wyłączonym. To może prowadzić do:

• migotania światła,

• świecenia żarówek mimo ich wyłączenia,

• problemów z prawidłowym działaniem automatyki.

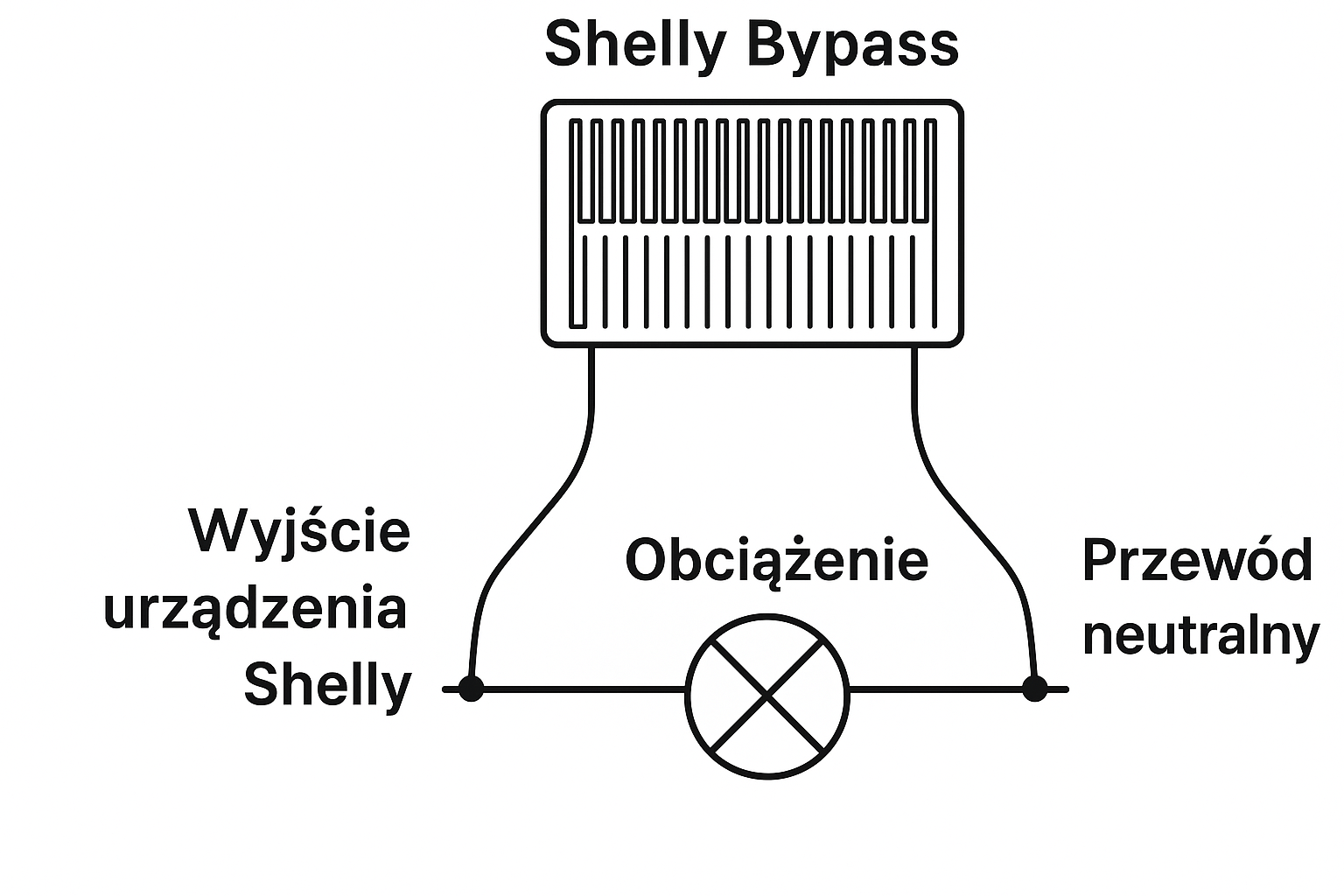

Shelly Bypass montuje się równolegle do obciążenia (najczęściej w puszce za oprawą oświetleniową). Jego zadaniem jest zwiększenie minimalnego obciążenia obwodu, dzięki czemu inteligentny przekaźnik działa poprawnie, a światło nie miga ani się nie żarzy.

⚠️ Uwaga!
Prace przy instalacji elektrycznej, w tym montaż urządzeń takich jak Shelly Bypass, powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. Nieprawidłowe podłączenie może prowadzić do porażenia prądem, uszkodzenia urządzeń lub pożaru. Jeśli nie masz doświadczenia z instalacjami elektrycznymi – skonsultuj się ze specjalistą.

Jak montuje się Shelly Bypass?

Montaż Shelly Bypass jest prosty dla doświadczonego elektryka, ale wymaga zrozumienia budowy instalacji i zachowania zasad bezpieczeństwa. Urządzenie montuje się równolegle do źródła światła, czyli bezpośrednio przy oprawie (np. w puszce sufitowej za lampą).

Krok po kroku:

1. Odłącz zasilanie – zanim rozpoczniesz jakiekolwiek prace, upewnij się, że instalacja jest całkowicie odłączona od prądu (sprawdź bezpieczniki i brak napięcia miernikiem).

2. Zidentyfikuj przewody – zlokalizuj przewody zasilające żarówkę (najczęściej fazowy i powrotny z przekaźnika smart).

3. Podłącz Shelly Bypass równolegle – przewody Shelly Bypass podłącz do dwóch punktów zasilających żarówkę (czyli tam, gdzie normalnie podłączone jest światło). Nie ma znaczenia biegunowość – urządzenie działa niezależnie od kierunku podłączenia.

4. Umieść urządzenie w puszce – jeśli jest wystarczająco dużo miejsca, schowaj Bypass w puszce za oprawą lub w puszce montażowej.

5. Włącz zasilanie i przetestuj działanie – po podłączeniu i włączeniu prądu sprawdź, czy żarówka działa poprawnie (nie miga, nie żarzy się po wyłączeniu) a włącznik nie ma spaków napięcia.

Wskazówka: Shelly Bypass nie jest wymagany w każdej instalacji. Stosuje się go przede wszystkim wtedy, gdy światło migocze, nie włącza się lub pozostaje lekko zaświecone po montażu przekaźnika smart – szczególnie przy żarówkach LED o małej mocy.

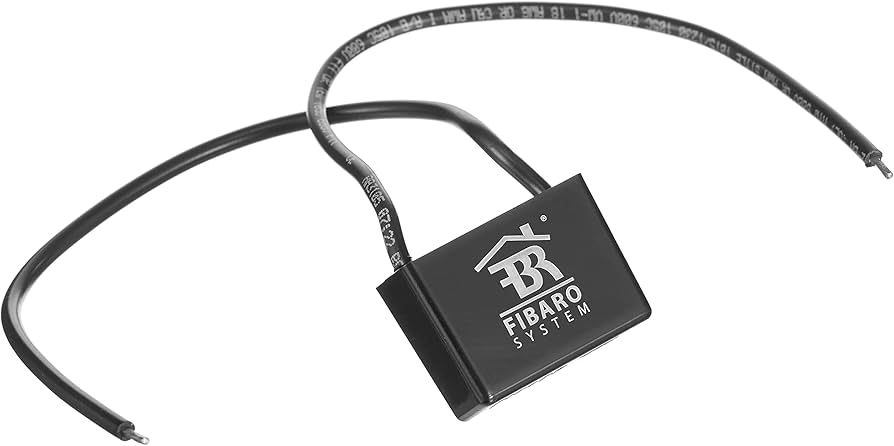

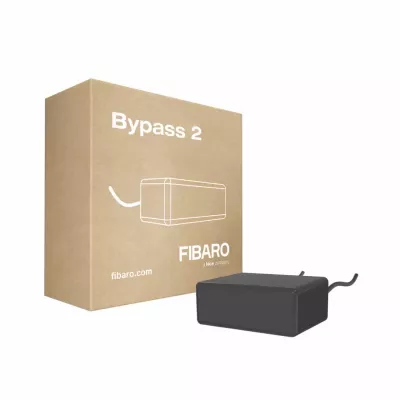

Zamiast urządzenia Shelly można zastosować inne. Obciążeniem jest np. żarówka.

Typowe błędy przy montażu Shelly Bypass i jak ich unikać

Mimo że Shelly Bypass to proste urządzenie, jego nieprawidłowy montaż może sprawić, że nie spełni swojej funkcji, a nawet zaszkodzi instalacji. Poniżej przedstawiona są najczęstsze błędy popełniane podczas instalacji – oraz wskazówki, jak ich uniknąć.

1. Montaż w złym miejscu – nie przy żarówce

Najczęstszy błąd to podłączenie Bypassa w puszce pod włącznikiem. Tymczasem powinien być zamontowany równolegle do źródła światła, czyli w pobliżu żarówki – najczęściej w puszce sufitowej lub w samej oprawie. Tylko wtedy jest w stanie kompensować niskie obciążenie i ustabilizować działanie układu.

Jak uniknąć: zawsze lokalizuj miejsce montażu możliwie blisko oprawy świetlnej, nie pod włącznikiem.

2. Stosowanie Bypassa, gdy nie jest potrzebny

Shelly Bypass nie jest wymagany w każdej instalacji. Jeśli w obwodzie znajduje się przewód neutralny albo obciążenie jest wystarczająco duże (np. kilka LED-ów o łącznej mocy 30 W lub więcej), montaż Bypassa nic nie zmieni – a może wprowadzić zamieszanie przy późniejszej diagnostyce.

Jak uniknąć: testuj działanie światła bez Bypassa. Dodaj go tylko wtedy, gdy występują objawy takie jak migotanie, pulsowanie lub żarzenie się żarówki po wyłączeniu.

3. Brak miejsca w puszce / przegrzewanie

Upychanie Bypassa w ciasnej puszce bez odpowiedniej wentylacji może prowadzić do przegrzewania się urządzenia, uszkodzenia izolacji przewodów, a w skrajnym przypadku – zwarcia.

Jak uniknąć: przed montażem upewnij się, że w puszce przy lampie jest wystarczająco dużo miejsca. W razie potrzeby zastosuj większą puszkę montażową lub alternatywne miejsce instalacji.

4. Praca pod napięciem

Zdarza się, że osoby montujące Bypass próbują podłączyć go bez wyłączania zasilania – co jest bardzo niebezpieczne. Grozi to porażeniem prądem, uszkodzeniem przekaźnika lub wywołaniem zwarcia.

Jak uniknąć: zawsze wyłącz zasilanie na rozdzielnicy i sprawdź miernikiem, czy napięcie na przewodach jest zerowe. Bezpieczeństwo jest absolutnym priorytetem.

5. Luźne lub niestabilne połączenia

Podłączanie przewodów „na skrętkę” i zabezpieczanie ich taśmą izolacyjną to szybki przepis na problemy. Luźne styki mogą powodować iskrzenie, nagrzewanie się i niestabilne działanie całego układu.

Jak uniknąć: używaj złączek instalacyjnych, np. typu WAGO. Zapewniają one trwałe, bezpieczne i estetyczne połączenia przewodów.

6. Stosowanie niskiej jakości żarówek LED

Niektóre tanie żarówki LED są wyjątkowo wrażliwe na pracę z przekaźnikami i mimo zastosowania Bypassa nadal mogą migotać lub działać niestabilnie.

Jak uniknąć: stosuj markowe żarówki LED, najlepiej polecane przez producentów automatyki. Dobrze wykonana żarówka z odpowiednią elektroniką wewnętrzną znacznie lepiej współpracuje z urządzeniami typu Shelly, czy Fibaro.

Podsumowanie

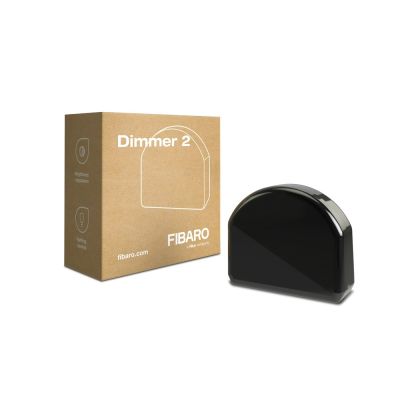

Shelly Bypass to świetne rozwiązanie dla instalacji bez przewodu neutralnego, ale nie zawsze jest jedyną drogą. Jeśli masz możliwość modernizacji instalacji lub planujesz większą automatyzację oświetlenia – warto rozważyć ściemniacze z inteligentną detekcją obciążenia, takie jak Fibaro Dimmer 2, lub systemy oparte na klasycznych przekaźnikach z przewodem N.
