Moduły wykonawcze

Co to są moduły wykonawcze?

Moduł wykonawczy (czasem nazywany aktorem lub elementem wykonawczym) to urządzenie montowane w instalacji elektrycznej, które steruje obwodem lub konkretnym odbiornikiem. Otrzymuje sygnał z systemu smart home i wykonuje akcję: włącza, wyłącza, przełącza, ściemnia, mierzy pobór energii albo zmienia tryb pracy.

W praktyce oznacza to, że możesz sterować oświetleniem z aplikacji i przycisku na ścianie jednocześnie, automatycznie wyłączać wybrane obwody, gdy wychodzisz z domu, tworzyć sceny typu „kino”, „noc”, „wyjazd” bez przebudowy instalacji, uruchamiać urządzenia o konkretnych porach lub po spełnieniu warunków (np. temperatura, ruch, otwarcie drzwi), czy kontrolować zużycie energii i ograniczać niepotrzebny pobór prądu.

Dobre moduły wykonawcze są zaprojektowane tak, aby działały stabilnie w codziennym użytkowaniu: przełączają obciążenia w bezpieczny sposób, trzymają ustawienia po zaniku zasilania i współpracują z popularnymi systemami automatyki domowej.

Jakie są kluczowe komponenty modułów wykonawczych?

Choć moduły wykonawcze różnią się funkcjami, większość z nich ma podobną „architekturę” wewnętrzną. Warto ją znać, bo od niej zależy niezawodność, kompatybilność i bezpieczeństwo.

1) Element wykonawczy (przełączający)
To część odpowiedzialna za sterowanie obciążeniem:

• przekaźnik: klasyczne włącz/wyłącz, często do oświetlenia, gniazd, bram, elektrozaworów,

• triak lub układ ściemniania: płynna regulacja jasności (ściemniacze) i praca z wybranymi źródłami światła,

• czasem styk beznapięciowy (tzw. „suchy kontakt”) do sterowania automatyką bram, kotłów, sterowników.

2) Zasilanie i elektronika sterująca
Moduł potrzebuje zasilania dopasowanego do miejsca montażu. W zależności od modelu spotkasz wersje:

• z przewodem neutralnym (N) lub bez niego (ważne w starszych instalacjach),

• przeznaczone do montażu w puszce, rozdzielnicy DIN albo jako urządzenia wtyczkowe.

3) Układ komunikacji
To „język”, którym moduł rozmawia z centralą lub aplikacją. Najczęściej spotkasz:

• Zigbee, Z-Wave: popularne w rozbudowanych instalacjach, stabilne w sieciach typu mesh,

• Wi-Fi: wygodne na start, bez dodatkowej bramki, ale mocniej obciąża sieć domową,

• Bluetooth: zwykle do konfiguracji lub krótkiego zasięgu,

• Thread, Matter: coraz częściej pojawiające się standardy ułatwiające kompatybilność w smart home.

4) Ochrona i bezpieczeństwo pracy
W praktyce liczy się nie tylko „czy działa”, ale też „jak działa”:

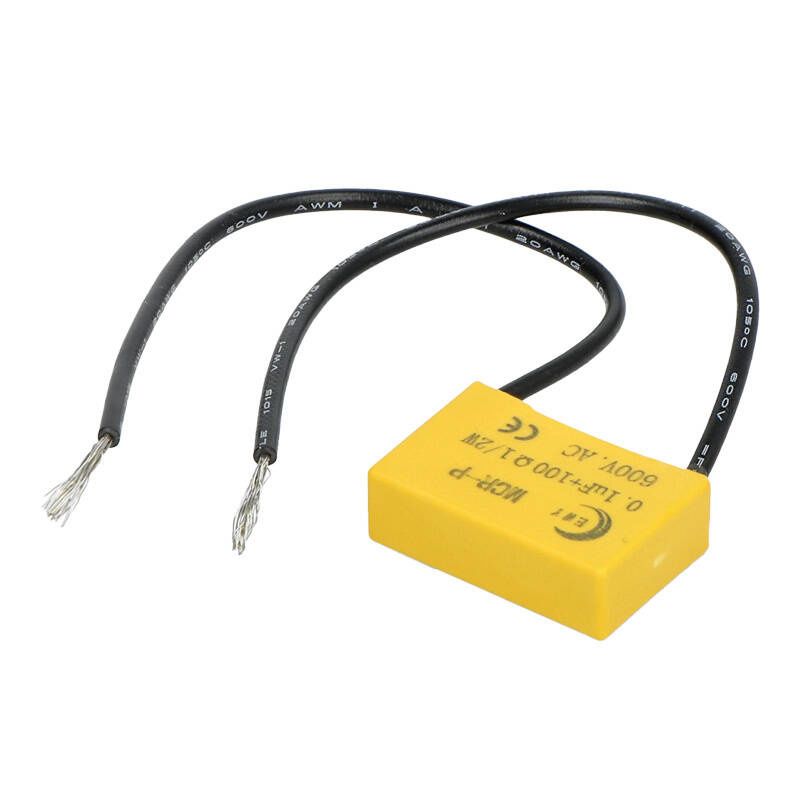

• odporność na skoki napięcia,

• jakość zacisków i obudowy,

• dopasowanie do obciążenia (moc, rodzaj odbiornika, prąd rozruchowy),

• zgodność z normami i jasne parametry producenta.

5) Funkcje dodatkowe
W wielu modułach znajdziesz funkcje, które robią różnicę w codziennym użytkowaniu:

• pomiar energii (kWh, W, A) i raportowanie zużycia,

• podtrzymanie stanu po zaniku zasilania,

• tryby czasowe, opóźnienia, automatyczne wyłączanie,

• wejścia do podłączenia przycisku ściennego lub czujnika.

Jakie są rodzaje modułów wykonawczych?

Wybór modułu zależy od tego, co chcesz sterować i gdzie chcesz go zamontować. Najczęściej spotykane typy to:

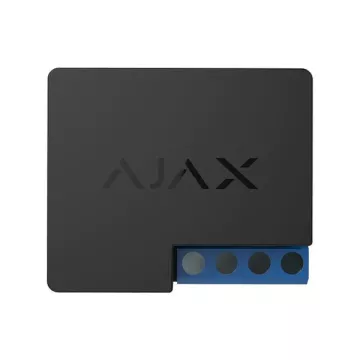

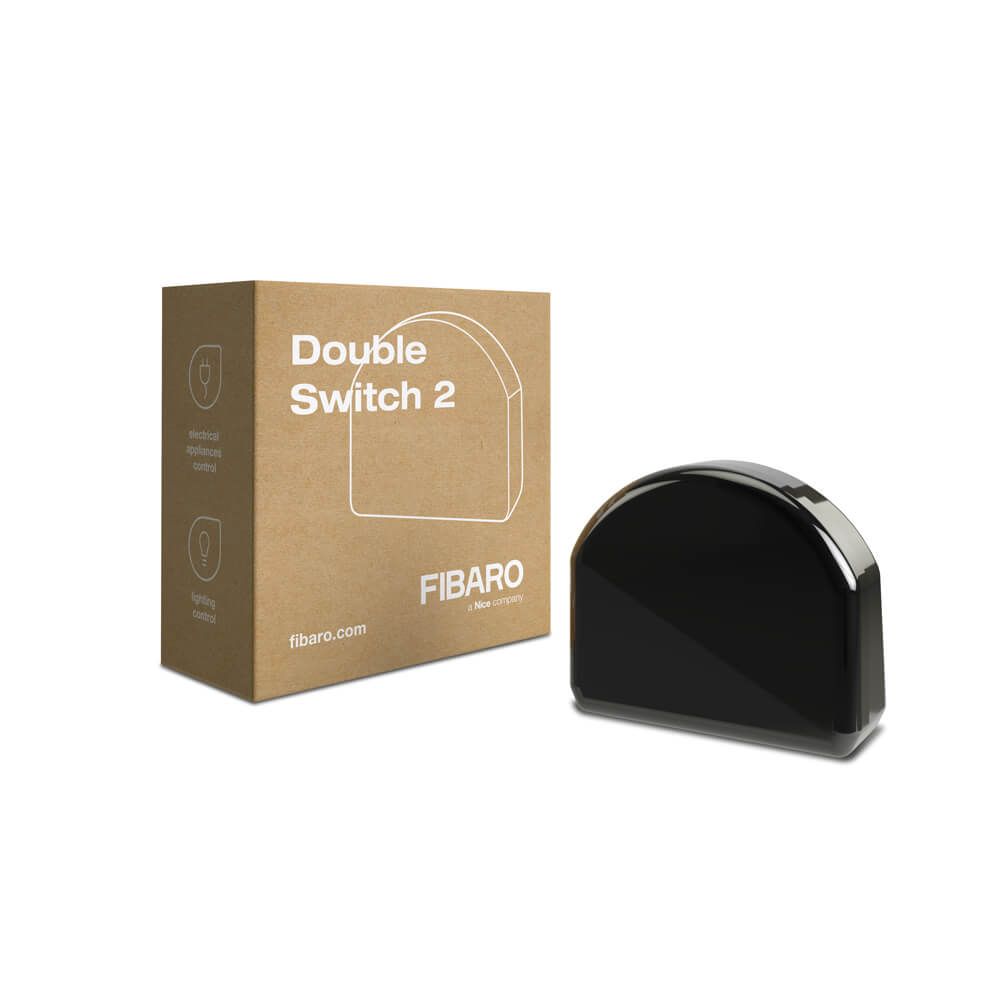

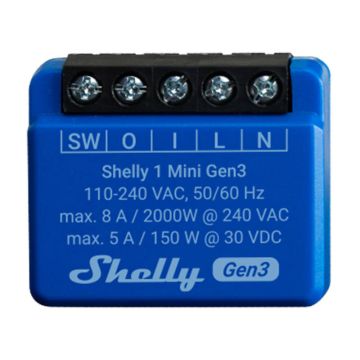

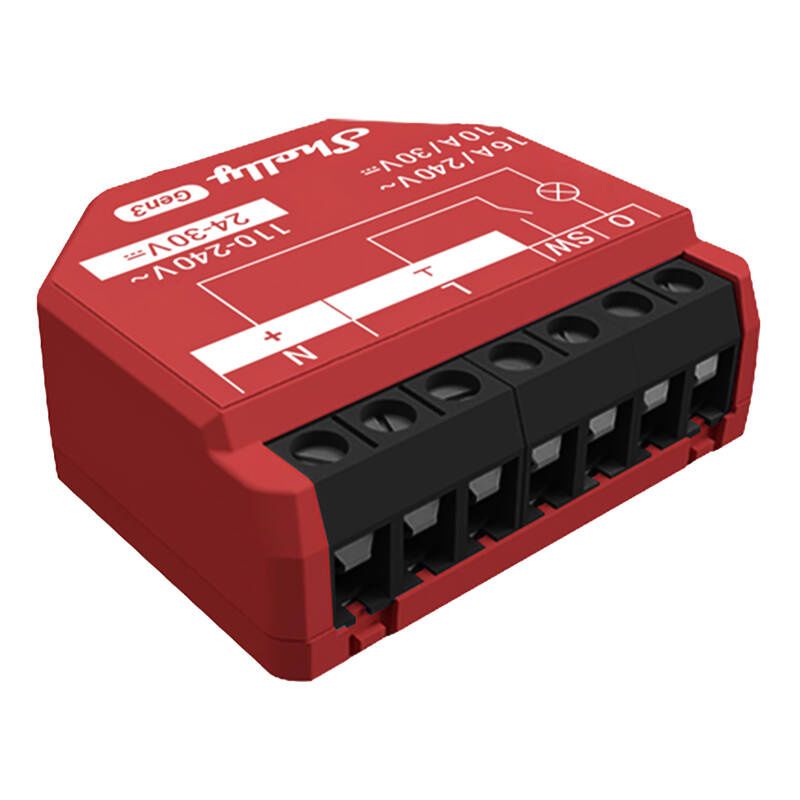

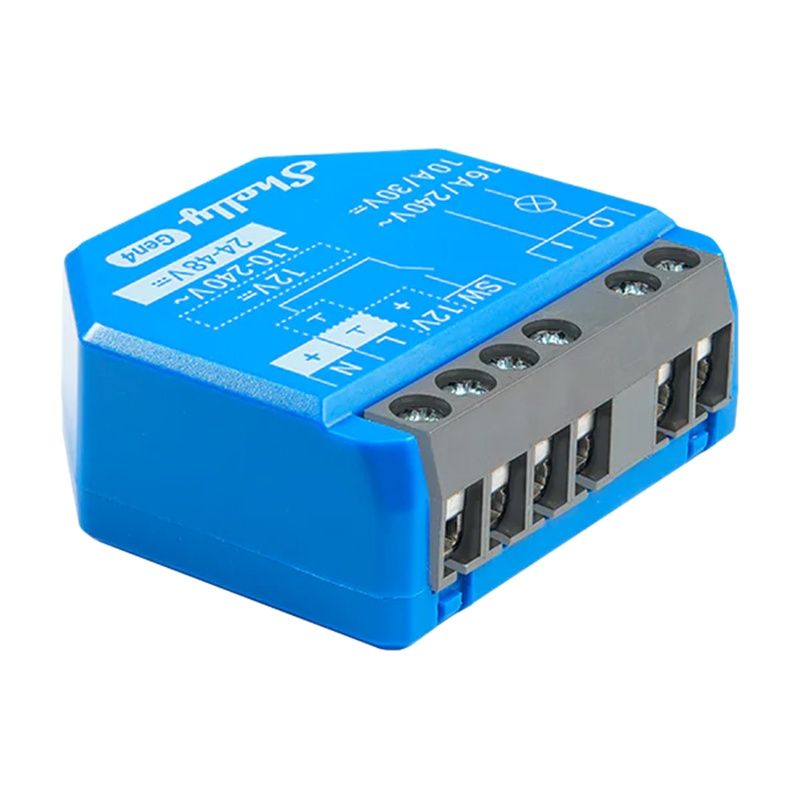

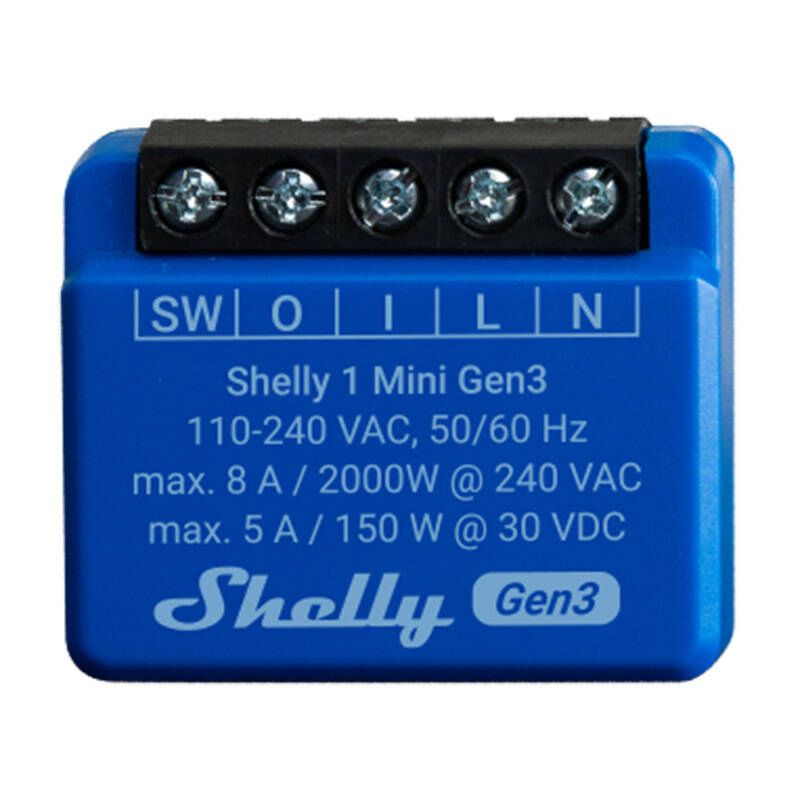

Moduły przekaźnikowe włącz/wyłącz
Najbardziej uniwersalne. Sprawdzają się do:

• oświetlenia,

• gniazd i wybranych obwodów,

• zasilania urządzeń, które mają pracować według harmonogramu,

• prostego sterowania automatyką (np. wejście sterujące bramy, kotła) przy użyciu odpowiedniego trybu wyjścia.

Ściemniacze (moduły do regulacji jasności)
Do tworzenia klimatu i praktycznego dopasowania światła. Ważne, aby dobrać moduł do typu źródeł:

• LED ściemnialne,

• obciążenia rezystancyjne,

• kompatybilność z danym sterownikiem oświetlenia.
  Dobrze dobrany ściemniacz to brak migotania i stabilna praca w całym zakresie jasności.

Moduły roletowe i żaluzjowe
Przeznaczone do sterowania silnikami rolet, żaluzji, markiz. Zazwyczaj oferują:

• sterowanie góra/dół,

• ustawienia czasu pracy,

• możliwość tworzenia scen (np. „poranek”, „upał”, „noc”),

• integrację z czujnikami nasłonecznienia, wiatru lub temperatury.

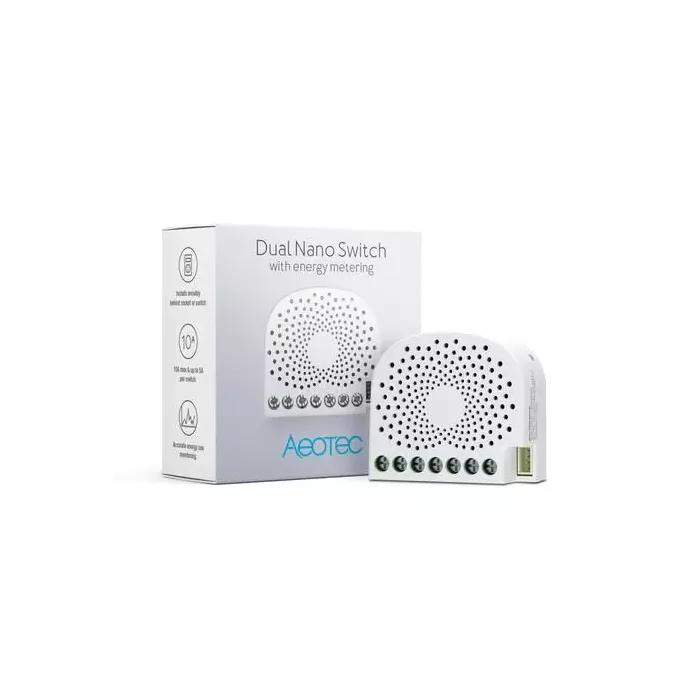

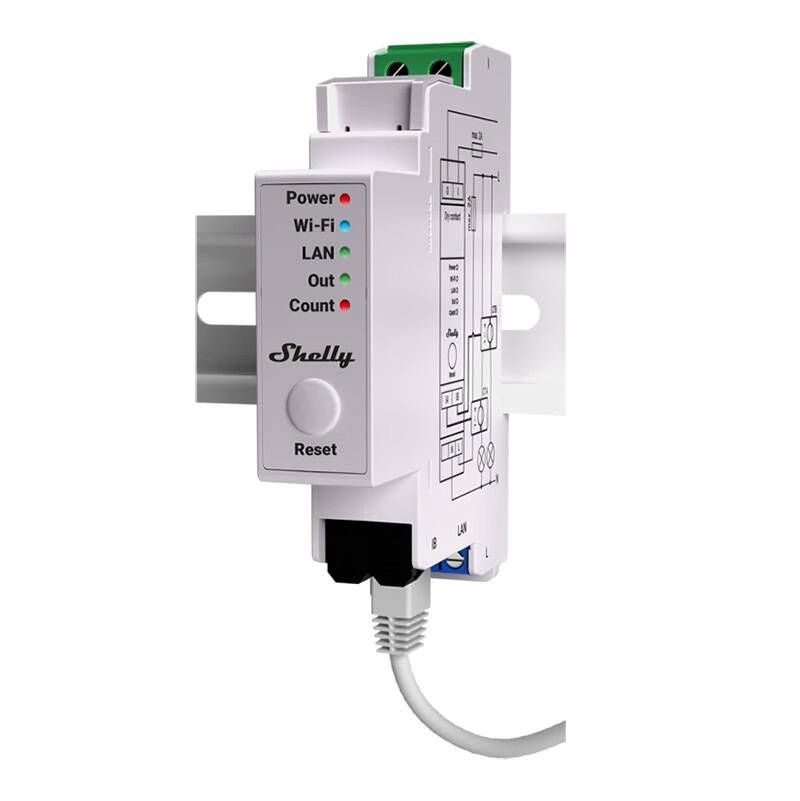

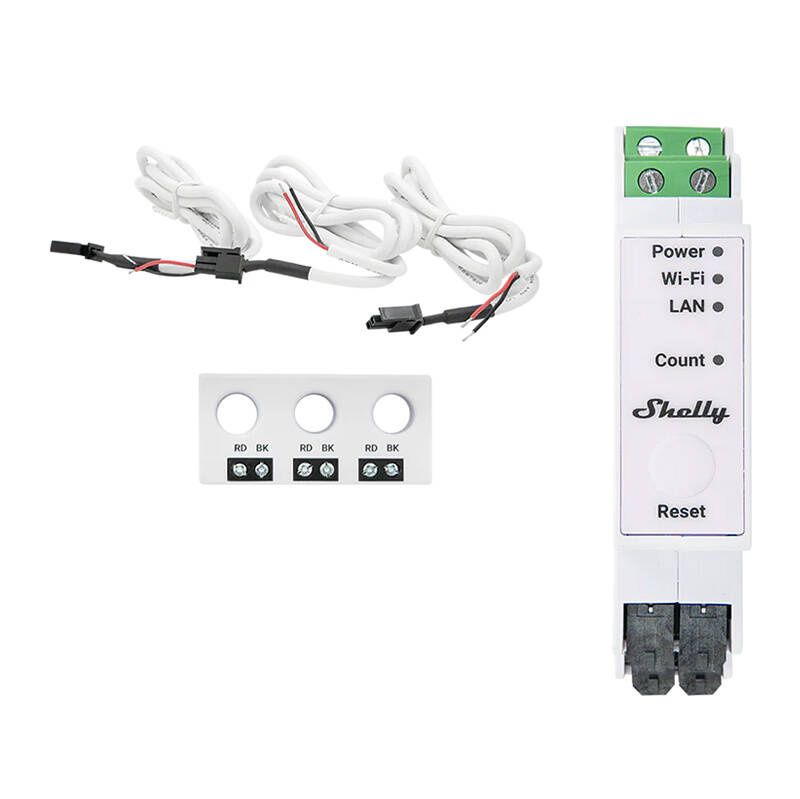

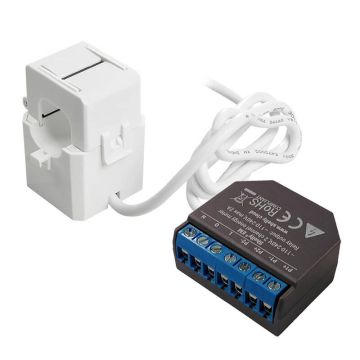

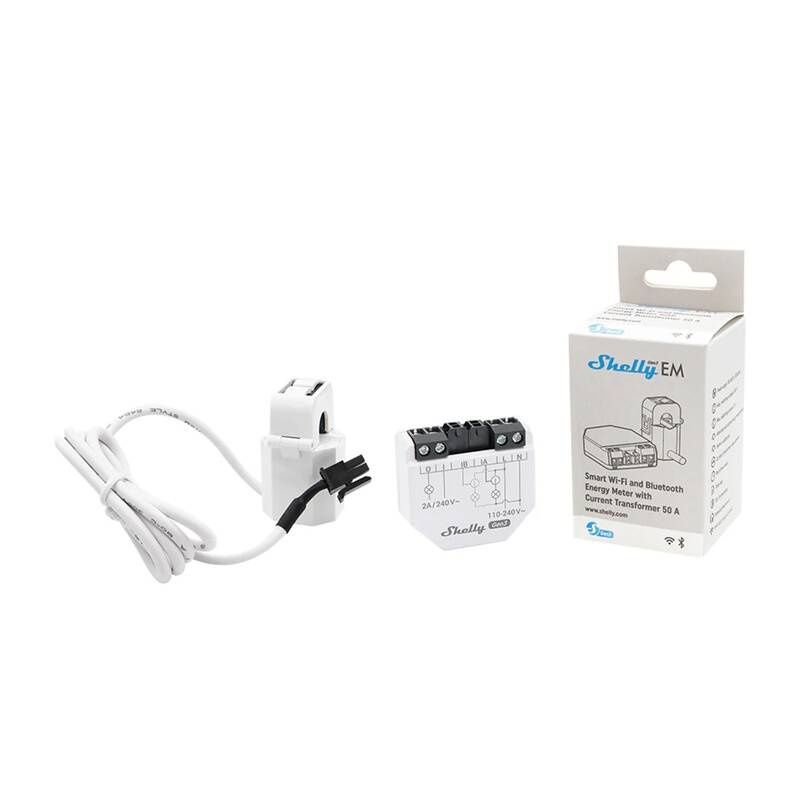

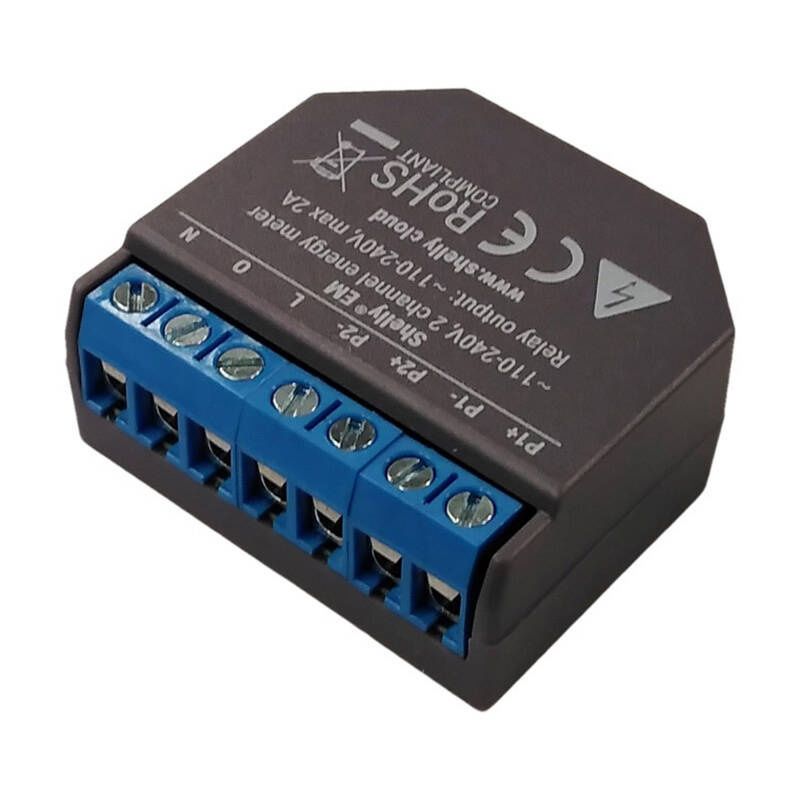

Moduły z pomiarem energii
Idealne, jeśli chcesz realnie kontrolować koszty. Pozwalają:

• wykrywać „pożeracze prądu”,

• analizować zużycie w aplikacji,

• tworzyć automatyzacje typu: „wyłącz obwód, gdy pobór spadnie poniżej X” lub „powiadom, gdy urządzenie pobiera za dużo”.

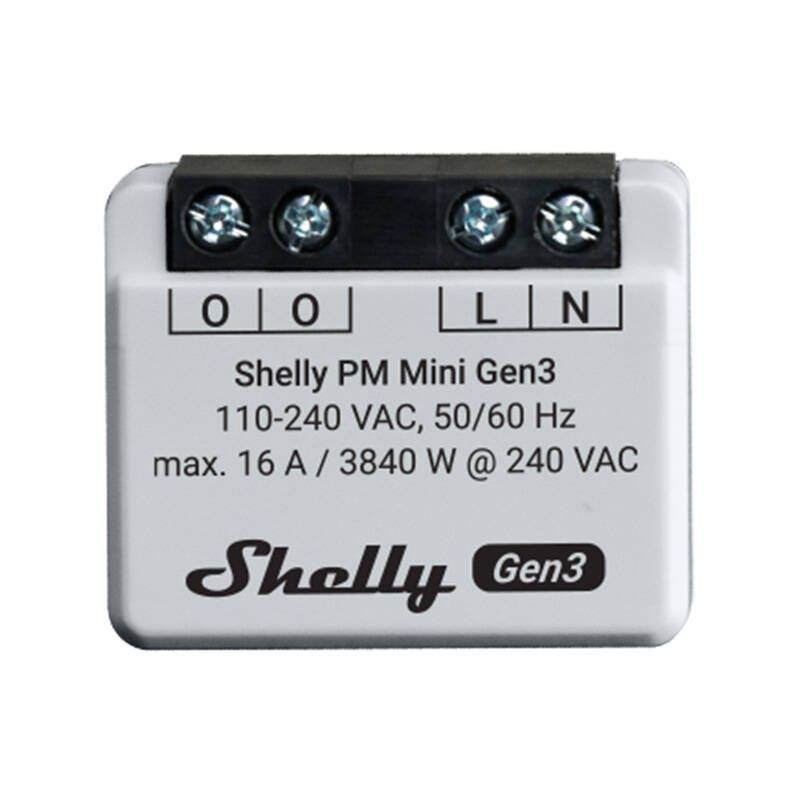

Moduły do montażu w puszce, rozdzielnicy lub wtyczkowe
To nie funkcja, a forma, ale bardzo ważna:

• puszkowe: ukryte za włącznikiem lub w puszce przy urządzeniu,

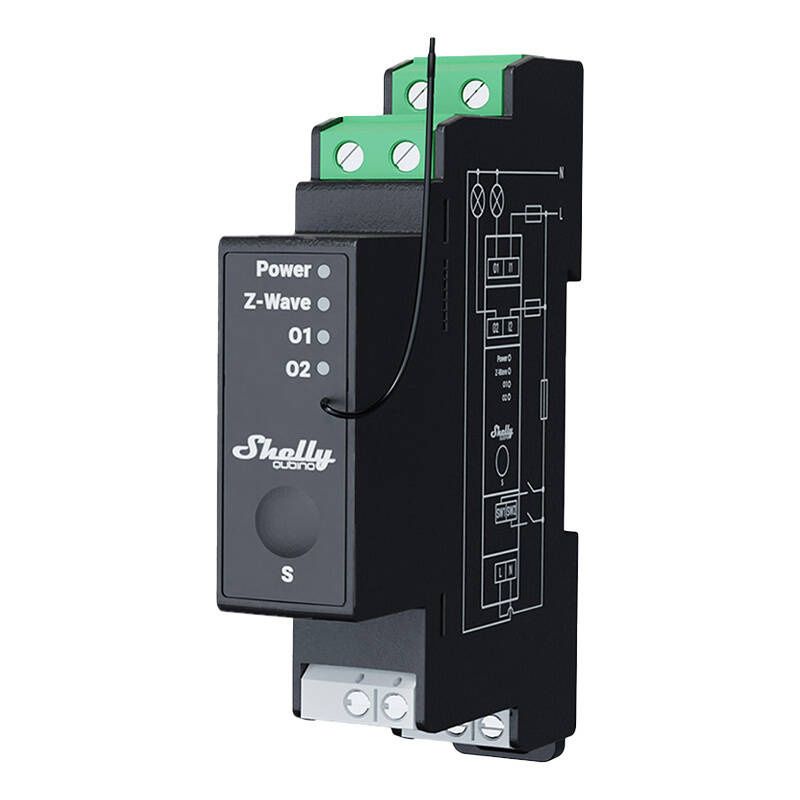

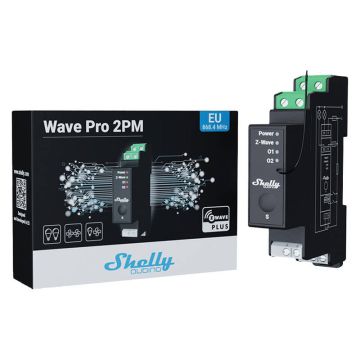

• DIN: do rozdzielnicy, świetne przy większych instalacjach i porządkowaniu okablowania,

• wtyczkowe: szybkie wdrożenie bez ingerencji w instalację, często z pomiarem energii.

Jakie są najczęstsze zastosowania modułów wykonawczych?

Najczęściej moduły wykonawcze stosuje się tam, gdzie potrzebna jest automatyczna kontrola zasilania lub pracy urządzeń. W praktyce obejmuje to:

• sterowanie oświetleniem: włączanie, wyłączanie, ściemnianie, tworzenie scen świetlnych zależnych od pory dnia lub obecności domowników,

• obsługę rolet, żaluzji i markiz: automatyczne podnoszenie i opuszczanie, harmonogramy czasowe, reakcje na pogodę lub nasłonecznienie,

• kontrolę gniazd i obwodów elektrycznych: odcinanie zasilania wybranych urządzeń, zabezpieczenie instalacji, zarządzanie pracą sprzętów,

• współpracę z ogrzewaniem i wentylacją: załączanie obiegów, sterowanie pracą urządzeń grzewczych, wsparcie automatyki HVAC,

• zarządzanie automatyką bram i furtek: sterowanie napędami, elektrozaczepami lub wejściami sterującymi,

• monitorowanie i kontrolę zużycia energii: pomiar poboru prądu, analiza kosztów i optymalizacja pracy instalacji.

Dzięki modułom wykonawczym inteligentny dom przestaje być zbiorem niezależnych urządzeń, a zaczyna działać jako jeden spójny system.

Jakie funkcje pełnią moduły wykonawcze w inteligentnym domu?

Podstawową funkcją modułów wykonawczych jest realizacja poleceń sterujących, ale ich rola jest znacznie szersza. W inteligentnym domu moduły wykonawcze:

• zamieniają sygnały cyfrowe z aplikacji lub centrali na fizyczne działanie urządzeń,

• umożliwiają tworzenie automatyzacji i scenariuszy opartych na czasie, warunkach lub zdarzeniach,

• pozwalają na ręczne sterowanie przy użyciu klasycznych przycisków ściennych, bez rezygnacji z funkcji smart,

• zwiększają bezpieczeństwo instalacji, kontrolując obciążenia i reagując na nieprawidłowości,

• wspierają oszczędność energii, eliminując niepotrzebne zużycie prądu.

Dobrze zaprojektowany system z modułami wykonawczymi działa w tle, bez konieczności ciągłej obsługi, ale zawsze pozostaje pod pełną kontrolą użytkownika.

Jak moduły wykonawcze wpływają na funkcjonowanie systemów inteligentnego domu?

Moduły wykonawcze mają bezpośredni wpływ na stabilność, elastyczność i skalowalność całego systemu smart home. To od nich zależy, czy instalacja będzie działała płynnie przy większej liczbie urządzeń oraz czy da się ją łatwo rozbudować w przyszłości.

Dzięki modułom wykonawczym:

• system może być rozbudowywany etapami, bez konieczności przebudowy instalacji,

• możliwa jest integracja różnych stref domu w jeden logiczny układ,

• automatyzacje działają lokalnie lub centralnie, w zależności od architektury systemu,

• dom reaguje na zmiany w czasie rzeczywistym, a nie tylko na ręczne polecenia.

W praktyce oznacza to większą niezawodność i większy komfort codziennego użytkowania całego systemu inteligentnego domu.

Jakie oprogramowanie jest potrzebne do obsługi modułów wykonawczych?

Obsługa modułów wykonawczych wymaga odpowiedniego oprogramowania sterującego, które umożliwia konfigurację, zarządzanie i tworzenie automatyzacji. Najczęściej są to:

• aplikacje mobilne producenta: do podstawowej konfiguracji, sterowania i monitorowania stanu urządzeń,

• centrale smart home (huby): pozwalające integrować wiele modułów i różnych technologii w jednym systemie,

• platformy automatyki domowej: umożliwiające zaawansowane scenariusze, reguły logiczne i integracje z innymi systemami.

Dobre oprogramowanie zapewnia intuicyjną obsługę, stabilne aktualizacje i możliwość rozwoju systemu wraz z rosnącymi potrzebami użytkownika.

Gdzie można zainstalować moduły wykonawcze?

Jedną z największych zalet modułów wykonawczych jest ich elastyczność montażu. W zależności od modelu i zastosowania mogą być instalowane:

• w puszkach podtynkowych, za włącznikiem lub gniazdem,

• w rozdzielnicy elektrycznej na szynie DIN, co ułatwia porządkowanie instalacji,

• bezpośrednio przy sterowanym urządzeniu,

• w formie modułów wtyczkowych, niewymagających ingerencji w instalację.

Dzięki temu moduły wykonawcze sprawdzają się zarówno w nowych budynkach, jak i podczas modernizacji istniejących instalacji, bez konieczności kosztownych przeróbek.

Jak moduły wykonawcze wspierają oszczędność energii w domu?

Podstawową zaletą modułów wykonawczych jest to, że energia zużywana jest tylko wtedy, gdy faktycznie jest potrzebna. Zamiast ręcznego pilnowania włączników i urządzeń, system sam reaguje na sytuację w domu.

W praktyce moduły wykonawcze umożliwiają:

• automatyczne wyłączanie oświetlenia i urządzeń, gdy nikogo nie ma w pomieszczeniu lub gdy domownicy opuszczają dom,

• harmonogramy czasowe, które ograniczają pracę wybranych obwodów do określonych godzin,

• sterowanie ogrzewaniem i innymi odbiornikami w zależności od pory dnia, temperatury lub obecności domowników,

• monitorowanie poboru energii, co pozwala wykryć urządzenia zużywające nadmierną ilość prądu,

• tworzenie scen oszczędnościowych, np. trybu nocnego lub trybu wyjazdu, który jednym poleceniem ogranicza zużycie energii w całym domu.

Dzięki modułom wykonawczym inteligentny dom przestaje działać „na zapas”. Instalacja reaguje dynamicznie, a użytkownik zyskuje realną kontrolę nad kosztami energii, bez codziennego pamiętania o wyłączaniu każdego urządzenia.

Praktyczny przewodnik po instalacji modułów wykonawczych w inteligentnym domu

Instalacja modułów wykonawczych nie musi oznaczać generalnego remontu ani przebudowy instalacji elektrycznej. Kluczem jest dobór odpowiedniego typu modułu i miejsca montażu.

Na początku warto określić:

• co dokładnie ma być sterowane: oświetlenie, rolety, gniazda, ogrzewanie, brama,

• gdzie moduł będzie zamontowany: puszka podtynkowa, rozdzielnica, przy urządzeniu,

• jaki system smart home będzie używany i z jaką komunikacją moduł musi być kompatybilny.

W typowej instalacji moduł wykonawczy:

• montuje się za włącznikiem lub w puszce instalacyjnej, zachowując możliwość ręcznego sterowania,

• lub instaluje w rozdzielnicy na szynie DIN, co ułatwia porządkowanie większej liczby obwodów,

• następnie podłącza do zasilania i sterowanego obwodu zgodnie z instrukcją producenta,

• konfiguruje w aplikacji lub centrali smart home, przypisując go do pomieszczenia, scen i automatyzacji.

Ważnym elementem instalacji jest dopasowanie modułu do:

• rodzaju obciążenia (LED, silnik, grzałka, elektronika),

• maksymalnej mocy i prądu,

• obecności lub braku przewodu neutralnego w puszce.

Po poprawnej instalacji moduł działa w tle i nie wymaga codziennej obsługi. Użytkownik zyskuje możliwość sterowania urządzeniami z aplikacji, tworzenia scenariuszy oraz stopniowej rozbudowy systemu bez ingerencji w już działającą instalację.

FAQ

Dlaczego moduły wykonawcze są niezbędne w systemach inteligentnego domu?

Ponieważ to one wykonują realne działania w instalacji. Moduły wykonawcze zamieniają polecenia z aplikacji lub centrali na włączanie, wyłączanie i sterowanie urządzeniami, dzięki czemu system smart home faktycznie działa, a nie tylko zbiera dane.

Gdzie można zamontować moduły wykonawcze w inteligentnym domu?

Moduły wykonawcze można montować w puszkach podtynkowych za włącznikiem, w rozdzielnicy elektrycznej na szynie DIN, bezpośrednio przy sterowanym urządzeniu lub w formie modułów wtyczkowych do gniazdka.

Jakie korzyści przynoszą moduły wykonawcze w zakresie komfortu i bezpieczeństwa?

Zwiększają wygodę codziennego użytkowania domu poprzez automatyzację oświetlenia i urządzeń oraz poprawiają bezpieczeństwo, umożliwiając szybkie odcięcie zasilania, tworzenie scen awaryjnych i kontrolę pracy instalacji.

Jak moduły wykonawcze wspierają zarządzanie urządzeniami AGD i RTV?

Pozwalają zdalnie sterować zasilaniem sprzętów, ustawiać harmonogramy ich pracy, automatycznie wyłączać je po określonym czasie oraz monitorować zużycie energii, co pomaga ograniczyć koszty i zwiększyć kontrolę nad domowymi urządzeniami.
