Uniwersalny czujnik Shelly The Pill WiFi/Bluetooth

Shelly The Pill to miniaturowy moduł do zadań specjalnych, który pomaga wpiąć pomiary i proste wejścia/wyjścia w jeden, wygodny punkt systemu smart. Obsługuje monitorowanie temperatury, wilgotności, napięcia oraz stanów cyfrowych, a dzięki trybom peryferyjnym potrafi współpracować zarówno z czujnikami analogowymi, jak i cyfrowymi. Zasilanie przez USB-C pozwala mu pracować ciągle, a podwójna łączność WiFi 2,4 GHz i Bluetooth BLE 4.2 ułatwia integrację nawet tam, gdzie masz mało miejsca na montaż.

Pomiary temperatury i wilgotności w trybie plug-and-play

The Pill działa od razu po podłączeniu z popularnymi czujnikami DS18B20 oraz DHT22, więc nie musisz budować skomplikowanego układu, żeby wystartować z pomiarami. Co ważne, obsługa do pięciu sond DS18B20 jednocześnie pozwala mierzyć temperaturę w kilku punktach naraz - na przykład w różnych strefach instalacji, w zbiornikach, w pomieszczeniach technicznych albo w miejscach, gdzie liczy się porównanie odczytów. Dzięki temu łatwiej wychwycisz odchylenia, szybciej zareagujesz na zmiany i zbudujesz automatyzacje oparte na realnych danych, a nie na „jednym” pomiarze z jednego miejsca.

Konfiguracja i integracje typowe dla Shelly Gen3

W środku pracuje ESP32-C3 z 8 MB pamięci Flash, a całość daje funkcje znane z platformy Shelly Gen3: harmonogramy, webhooki, szyfrowanie komunikacji, obsługę MQTT i możliwość tworzenia własnej logiki. To oznacza, że możesz wpiąć The Pill w gotowe systemy albo budować bardziej zaawansowane scenariusze, gdy zależy Ci na automatyce dopasowanej do konkretnych warunków. Integracja przez MQTT, WebSocket lub HTTP upraszcza połączenie z rozwiązaniami zewnętrznymi i pozwala traktować urządzenie jak elastyczny „most” między czujnikami a resztą instalacji.

Wejścia, wyjścia i pomiar analogowy w jednym module

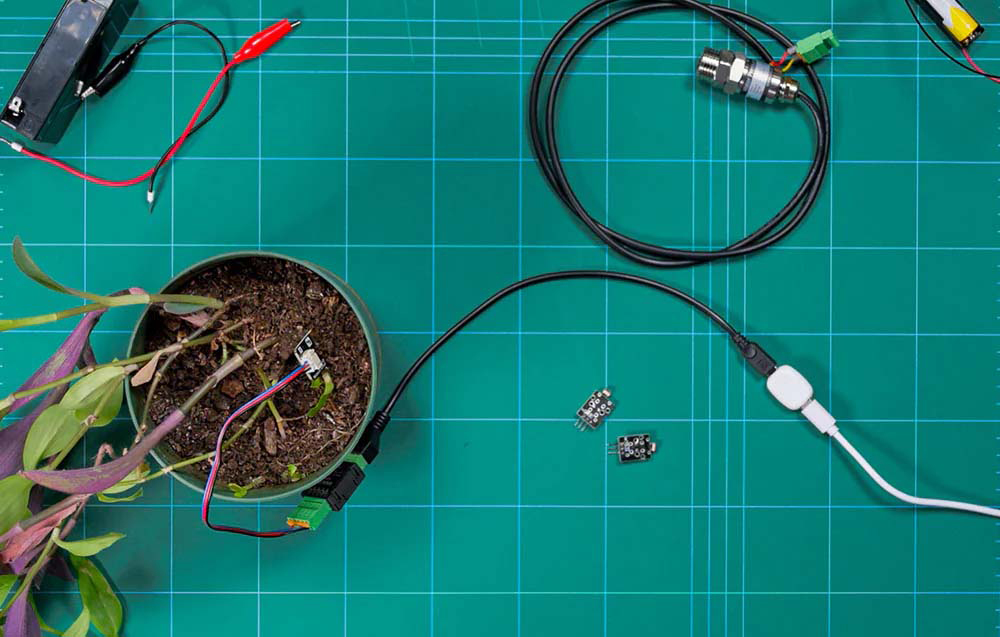

The Pill oferuje konfigurowalne tryby pracy dla wejść i wyjść cyfrowych oraz pomiar analogowy, więc możesz dopasować go do prostych sensorów i sygnałów. Wejścia/wyjścia działają w 3,3 V, a tryb cyfrowy ustawiasz niezależnie jako wejście lub wyjście - w zależności od tego, czy chcesz zbierać stan, czy nim sterować. Wbudowany woltomierz analogowy mierzy napięcie w zakresie 0-2,5 V, a z odpowiednim modułem rozszerzeń możesz podnieść ten zakres nawet do 30 V DC. W praktyce daje to możliwość współpracy z czujnikami otwarcia, zalania, prostymi detektorami i innymi urządzeniami, które przekazują sygnał cyfrowy.

Rozszerzenia i sterowanie niewielkimi obciążeniami DC

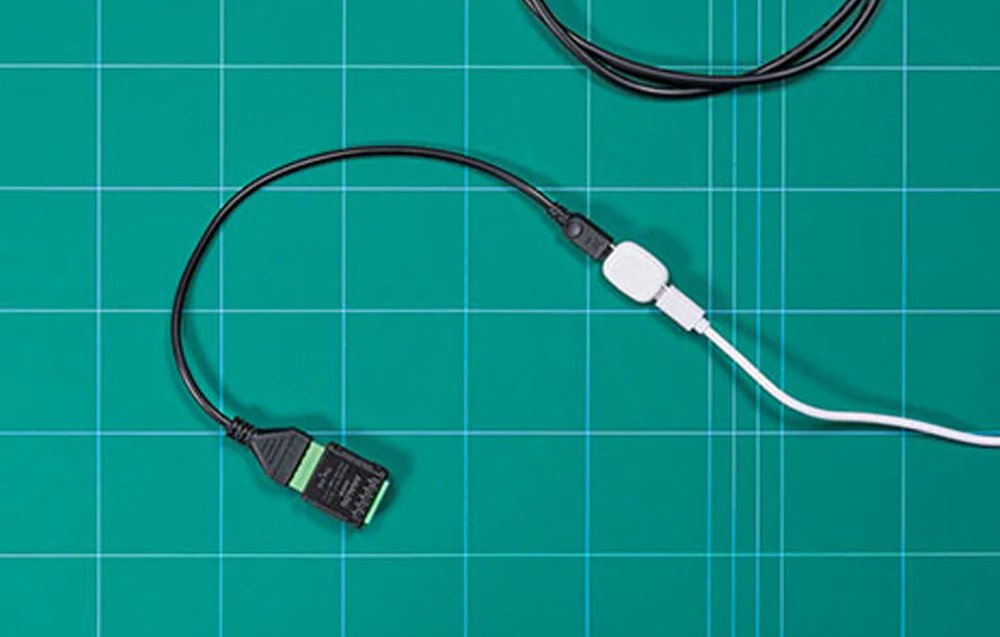

Jeśli chcesz więcej niż same pomiary, możesz rozbudować zestaw o dodatki. Moduł SSR pozwala na dwukanałowe sterowanie obciążeniami DC do 30 V / 300 mA, więc sprawdzi się do prostych elementów wykonawczych, takich jak diody LED, małe wentylatory czy niewielkie elektrozawory. Z kolei moduł analogowy 0-30 V ułatwia monitoring napięć w systemach bateryjnych 3,7 V, 12 V lub 24 V, co bywa przydatne w instalacjach zasilanych z akumulatorów i w układach technicznych, gdzie chcesz mieć stały podgląd kondycji zasilania.

Miniaturowa obudowa i zasilanie USB-C do pracy ciągłej

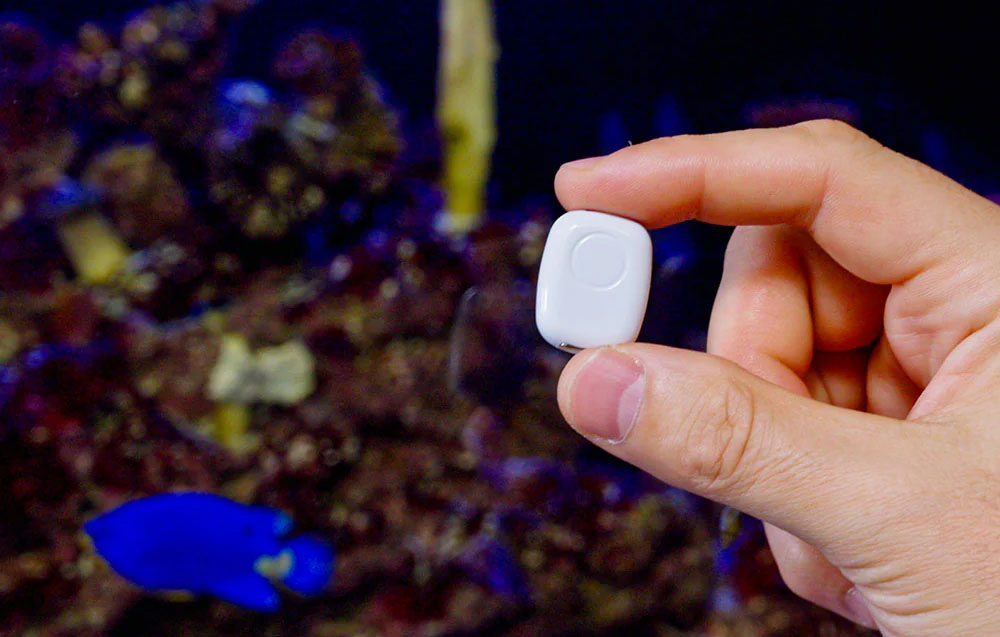

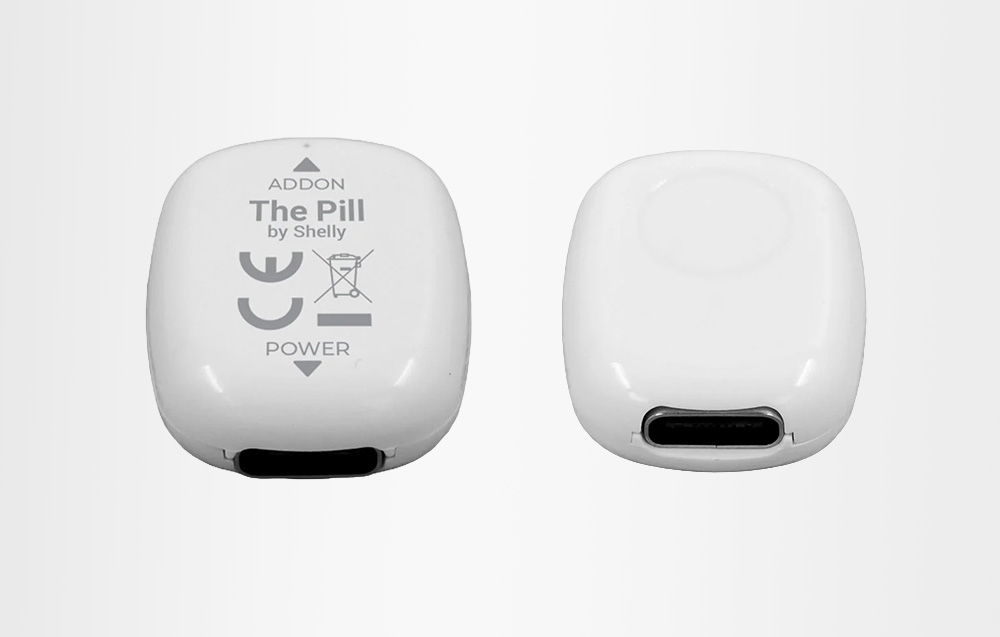

Moduł jest naprawdę mały: 26 × 19,95 × 8,5 mm i waży około 3 g, dlatego da się go schować w ciasnych przestrzeniach i „dopiąć” tam, gdzie klasyczne urządzenia nie mają szans się zmieścić. Zasilanie 5 V przez USB-C oraz pobór mocy poniżej 1 W sprawiają, że The Pill dobrze odnajduje się w instalacjach niskonapięciowych i projektach, w których korzystasz z typowych zasilaczy USB.

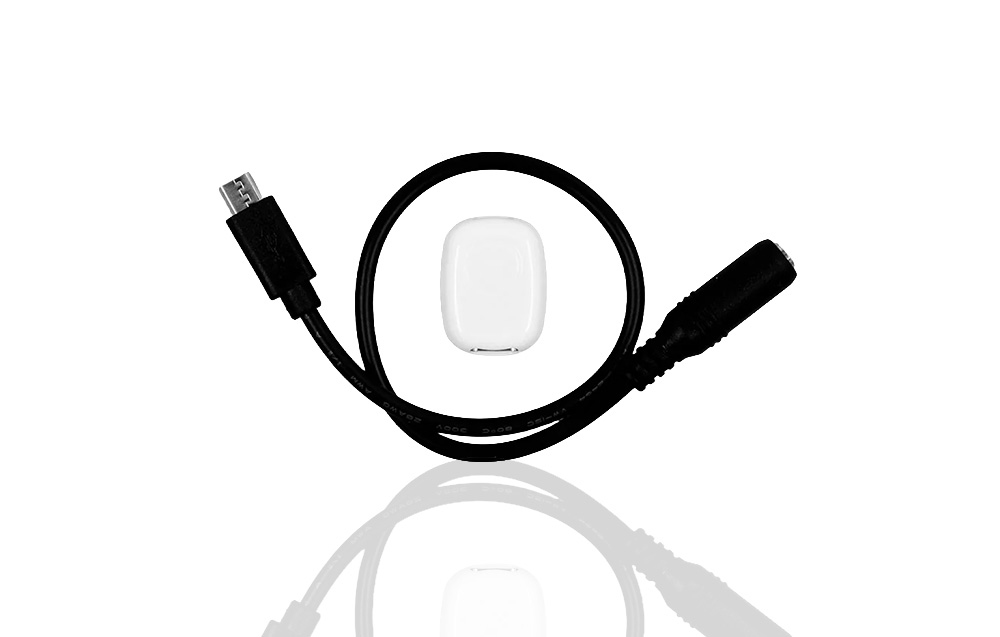

W zestawie otrzymujesz:

• czujnik
• kabel USB-C
