i-3 PLUS do rozbudowanej instalacji z trzema zaworami mieszającymi

i-3 PLUS to zaawansowany sterownik instalacyjny z komunikacją OpenTherm, przeznaczony do obsługi bardziej rozbudowanych układów grzewczych. Urządzenie umożliwia płynne sterowanie trzema zaworami mieszającymi oraz zarządzanie pompą CWU, dzięki czemu może koordynować kilka kluczowych obiegów z poziomu jednego panelu. Sterownik sprawdzi się w instalacjach, w których wymagane jest precyzyjne prowadzenie temperatury, kontrola pracy źródła ciepła oraz wygodne zarządzanie wieloma elementami systemu.

Model oferuje szerokie możliwości konfiguracji, ponieważ posiada dwa wyjścia 0-10 V, dwa konfigurowane wyjścia beznapięciowe oraz dwa konfigurowane wyjścia napięciowe. Dodatkowo sterownik może obsługiwać kaskadę 4 kotłów za pomocą sygnałów dwustanowych, co zwiększa jego zastosowanie w większych układach grzewczych. W razie potrzeby system można rozszerzyć o dwa kolejne zawory mieszające przy użyciu modułów i-1m lub i-1.

OpenTherm+ 4.0 i bezpośrednia komunikacja z urządzeniem grzewczym

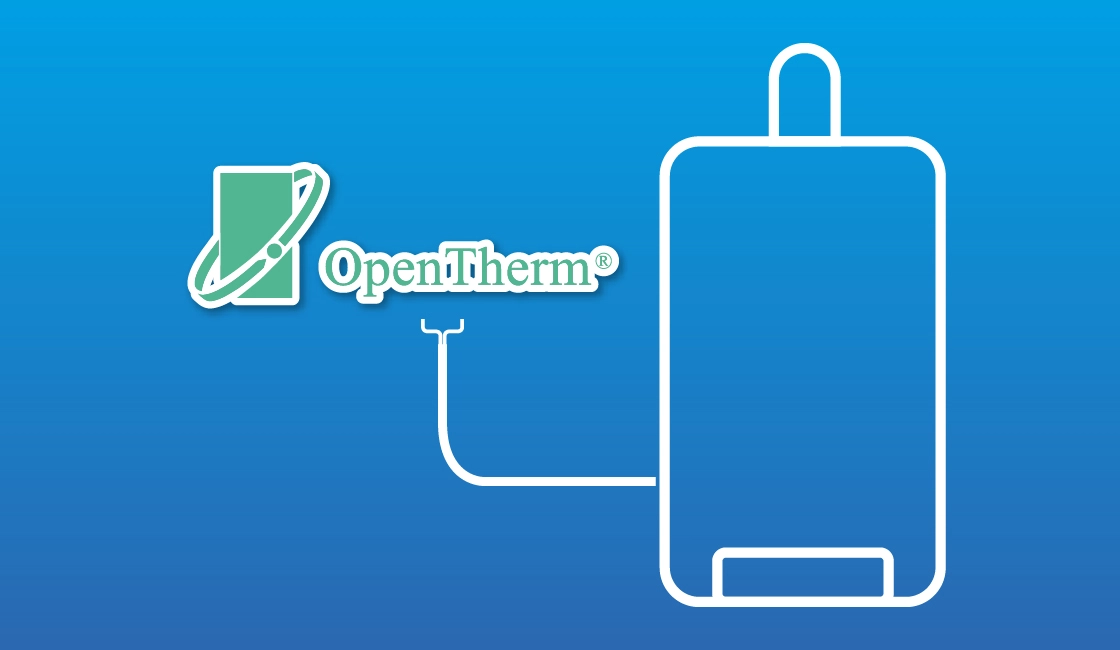

Sterownik i-3 PLUS wyposażono w złącze OpenTherm, które pozwala na komunikację z kompatybilnym urządzeniem grzewczym. Za pośrednictwem tej technologii sterownik może zmieniać temperaturę zadaną urządzenia grzewczego oraz temperaturę CWU, a także odczytywać aktualne parametry pracy instalacji. Dzięki temu system zyskuje bardziej szczegółową wymianę informacji niż przy prostym sterowaniu załącz/wyłącz.

Urządzenie pracuje w standardzie OpenTherm+ ver. 4.0 i może sygnalizować stany alarmowe, co ułatwia szybszą reakcję na nieprawidłowości w pracy instalacji. Komunikacja OpenTherm pozwala lepiej dopasować działanie kotła do zapotrzebowania na ciepło, a użytkownik otrzymuje większą kontrolę nad parametrami systemu. To ważne w instalacjach, w których liczy się dokładne sterowanie źródłem ciepła oraz stały dostęp do informacji o jego pracy.

Obsługa systemu solarnego i sterowanie pompą PWM

i-3 PLUS wyróżnia się możliwością obsługi systemu solarnego, co pozwala włączyć kolektory słoneczne do szerszej automatyki instalacji. Sterownik odpowiada za sterowanie pompą solarną sygnałem PWM oraz koordynację pracy układu solarnego z pozostałymi obiegami, dzięki czemu może lepiej zarządzać energią dostarczaną z różnych źródeł. To praktyczna funkcja w instalacjach, w których ogrzewanie, CWU i solar mają działać w jednym, logicznie połączonym systemie.

Urządzenie wspiera również zabezpieczenie temperatury powrotu, sterowanie pogodowe oraz sterowanie tygodniowe. Dzięki temu instalacja może reagować na temperaturę zewnętrzną i zaplanowany rytm pracy ogrzewania, co zwiększa wygodę użytkowania i ułatwia dopasowanie systemu do codziennych potrzeb. Sterownik wykorzystuje czujniki temperatury zaworów, powrotu, kotła, CWU oraz czujnik zewnętrzny, aby skuteczniej nadzorować pracę całego układu.

Regulatory pokojowe, kaskada kotłów i dalsza rozbudowa układu

Sterownik może współpracować z kilkoma typami regulatorów pokojowych, co ułatwia dopasowanie instalacji do konkretnych pomieszczeń i sposobu użytkowania budynku. i-3 PLUS obsługuje trzy regulatory pokojowe dwustanowe, trzy regulatory z komunikacją RI-1 oraz regulator pokojowy z komunikacją RS. Dzięki temu system może zbierać informacje z różnych stref i precyzyjniej dostosowywać pracę obiegów do warunków w pomieszczeniach.

Możliwość sterowania kaskadą 4 kotłów daje sterownikowi zastosowanie również w większych instalacjach, gdzie jedno źródło ciepła nie zawsze wystarcza. Dodatkowe moduły i-1m lub i-1 pozwalają rozszerzyć system o kolejne zawory, a port USB umożliwia aktualizację oprogramowania. Najważniejsze korzyści to obsługa rozbudowanych układów wieloobiegowych oraz elastyczna rozbudowa instalacji wraz ze wzrostem potrzeb budynku.

Dotykowy ekran 4,3”, eModul i zdalna kontrola parametrów

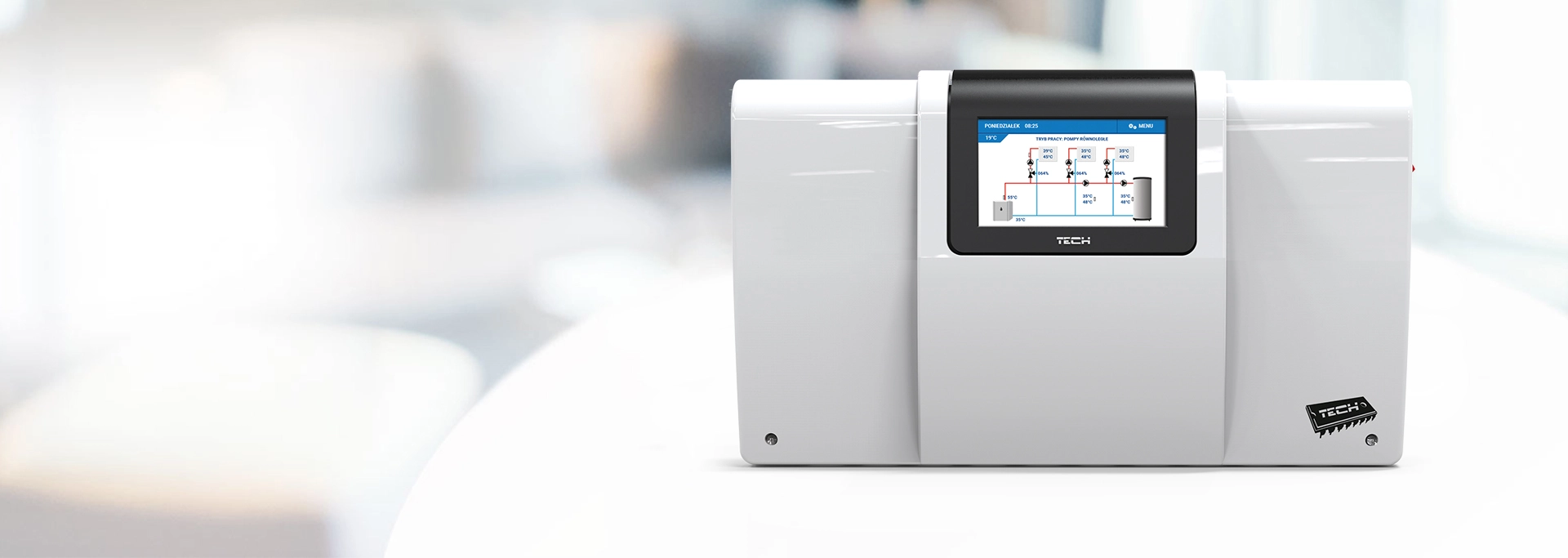

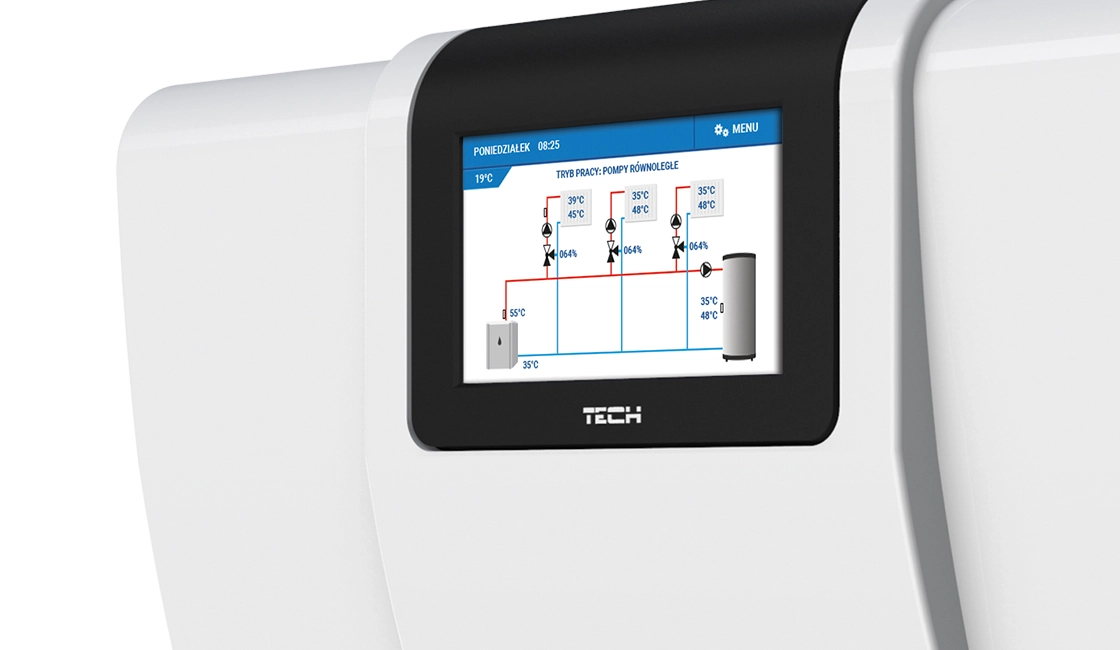

i-3 PLUS wyposażono w duży, kolorowy, dotykowy wyświetlacz LCD 4,3”, który zapewnia wygodny podgląd ustawień i łatwiejszą obsługę wielu funkcji. W wyposażeniu znajdują się czujnik CWU oraz czujnik zewnętrzny, a także czujniki temperatury zaworów, powrotu i kotła. Obudowę wykonano z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury, co wspiera trwałość sterownika w wymagającym środowisku pracy instalacji.

Sterownik można rozbudować o moduł ST-505 lub WiFi RS, aby korzystać ze zdalnej obsługi przez aplikację eModul. Po dodaniu modułu internetowego użytkownik zyskuje podgląd pracy instalacji z poziomu aplikacji oraz możliwość zmiany parametrów systemu przez internet. Dzięki temu i-3 PLUS pozwala zarządzać instalacją lokalnie z poziomu panelu i zdalnie z telefonu, tabletu lub komputera.

Kod producenta: WG.14.0093

TECH Sterownik do instalacji z OPEN THERM(obsługa 3 siłowników zaworu + solar) i-3 PLUS WG.14.0093
Napięcie zasilania	230V +/- 10% / 50Hz
Maksymalny pobór mocy sterownika	10 W
Temperatura otoczenia	5÷50 °C
Wytrzymałość temp. czujnika	-30÷99 °C
Wkładka bezpiecznikowa	6,3 A
Zakres nastaw temperatur	8÷90 °C
Obciążenie na każdym wyjściu	0,5 A
