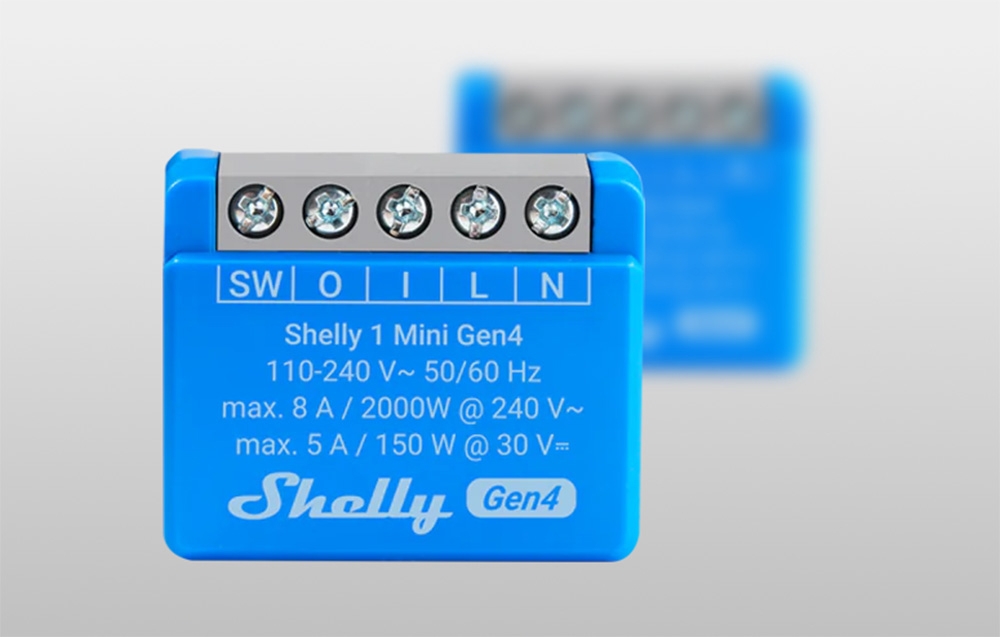

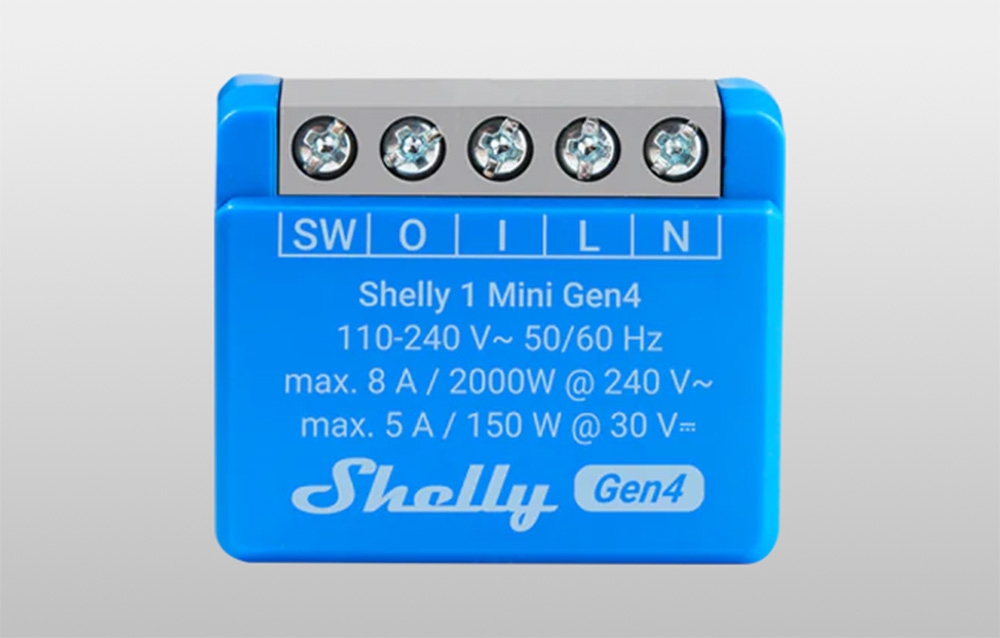

Sterownik Shelly 1 Mini Gen4 Zigbee/Matter

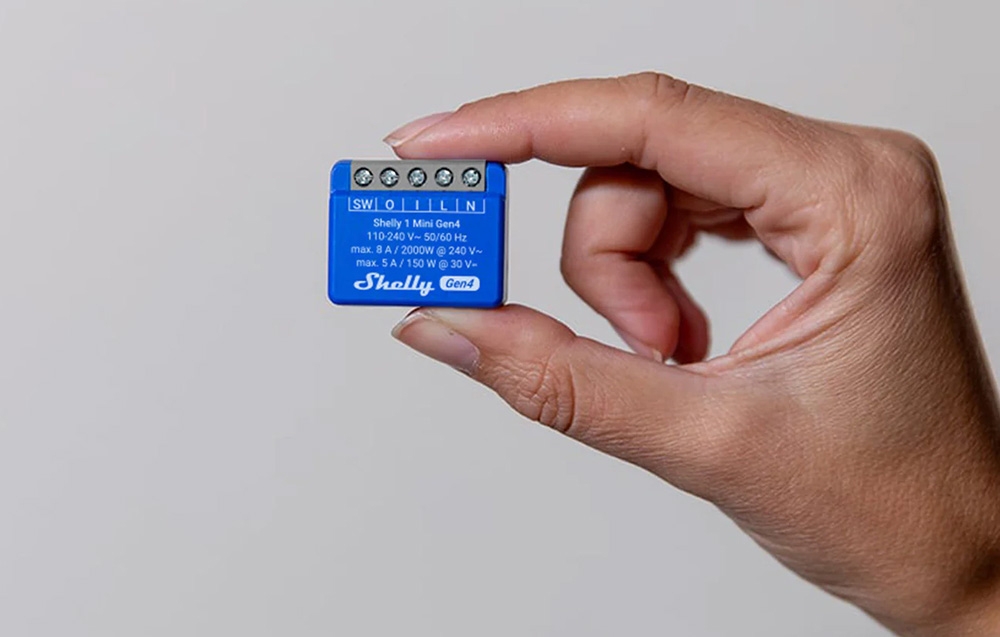

Shelly 1 Mini Gen4 to rozbudowany sterownik przekaźnikowy, który mimo swoich niewielkich rozmiarów (29 x 34 x 16 mm) oferuje wsparcie dla wielu standardów komunikacyjnych, w tym Wi-Fi, Zigbee, Bluetooth oraz Matter. Może być montowany w puszkach instalacyjnych, za gniazdkami i w miejscach, w których przestrzeń montażowa jest ograniczona. Dzięki bezpotencjałowym stykom urządzenie można stosować w aplikacjach, które wymagają galwanicznego oddzielenia obwodów, np. do sterowania bramą, przekaźnikiem, dzwonkiem czy systemem automatyki niezależnie od ich napięcia roboczego. Obsługuje on również harmonogramy, sceny, skrypty i integruje się z systemami automatyki domowej, takimi jak Google Home, Alexa, czy Samsung SmartThings.
Szeroka łączność i zgodność z protokołem Matter
Sterownik Shelly 1 Mini Gen4 oferuje komunikację przez Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) oraz Bluetooth 5.0. Urządzenie pełni również funkcję bramki BLE oraz wzmacniacza sygnału Wi-Fi i Zigbee dla innych sprzętów IoT. Dzięki zgodności z protokołem Matter może być zintegrowane z dowolnym ekosystemem wspierającym ten standard, co zwiększa jego uniwersalność i ułatwia konfigurację w różnorodnych środowiskach domowych.
Bezpotencjałowe styki i praca z różnymi napięciami
Zaletą Shelly 1 Mini Gen4 jest możliwość sterowania zarówno urządzeniami zasilanymi niskim napięciem (30 VDC), jak i sieciowym (do 240 VAC). Dzięki obecności bezpotencjałowego styku (dry contact) można wykorzystać go również w sytuacjach wymagających odizolowanego przekaźnika, np. do sterowania bramami, dzwonkami lub oświetleniem.
Zaawansowane funkcje harmonogramów i scen

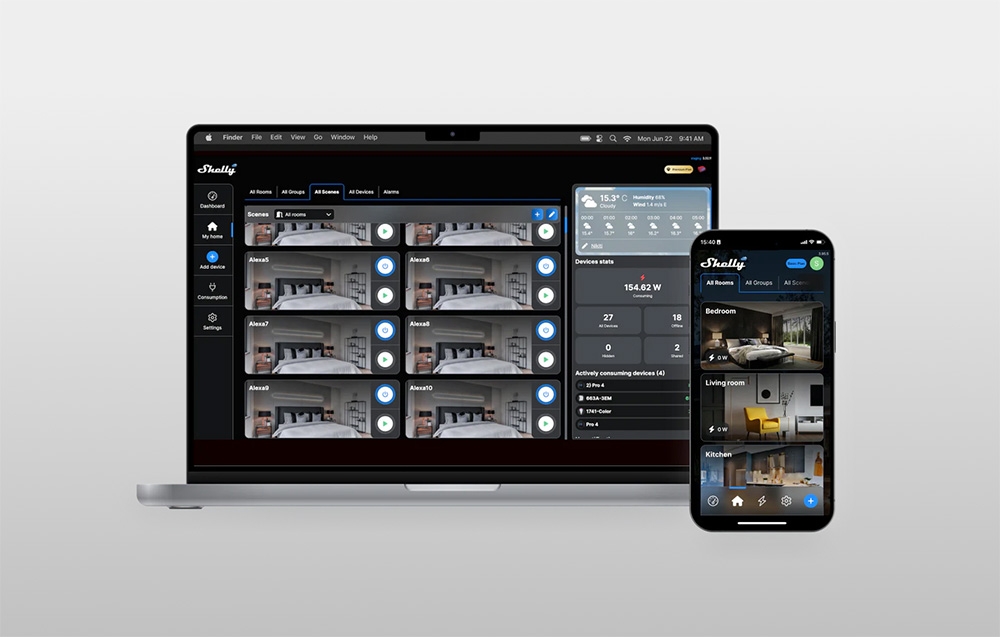

Model Shelly 1 Mini Gen umożliwia ustawienie aż 20 harmonogramów, dzięki którym można zaplanować automatyczne włączanie lub wyłączanie sprzętów o określonych porach w wybrane dni tygodnia. Dodatkowo wspiera tworzenie scen, czyli zestawów działań uruchamianych równocześnie lub sekwencyjnie w reakcji na zdarzenie, np. włączenie kilku urządzeń po wykryciu ruchu. Konfiguracja harmonogramów i scen odbywa się za pomocą aplikacji Shelly Smart Control, dostępnej bezpłatnie na urządzenia mobilne i komputery.
Integracje i pełna kontrola lokalna lub zdalna
Urządzenie można zintegrować nie tylko z systemami głównych producentów asystentów głosowych, ale także z systemami lokalnymi poprzez API HTTP/HTTPS, MQTT, WebHooki czy KNX net/IP. Shelly 1 Mini Gen4 działa zarówno w trybie lokalnym (bez dostępu do chmury), jak i przez internet, co pozwala na pełną kontrolę niezależnie od miejsca, w którym znajduje się użytkownik. Wbudowany interfejs WWW umożliwia bezpośrednią konfigurację z poziomu przeglądarki.

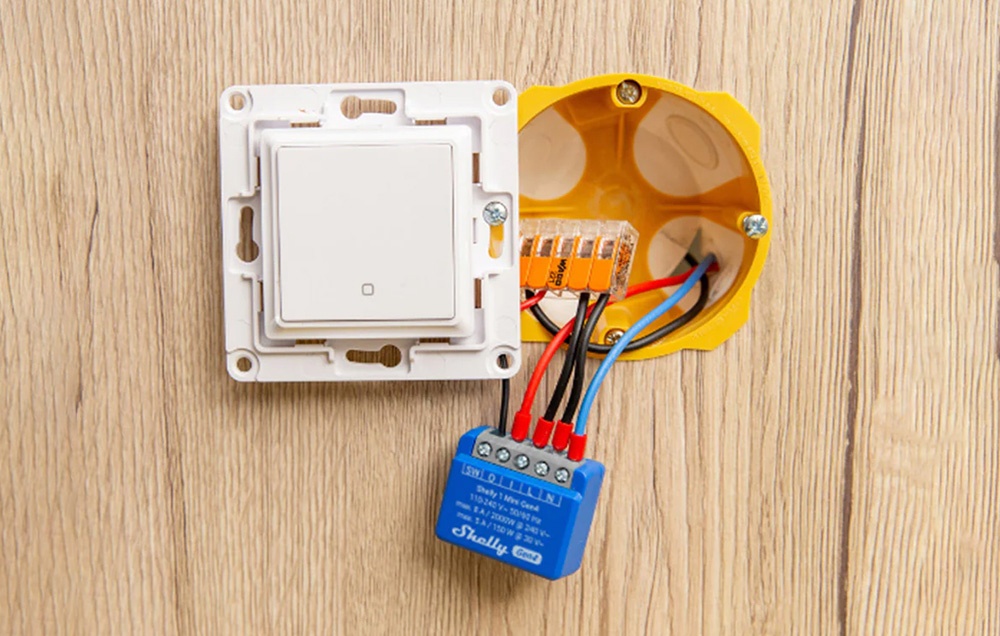

Duża elastyczność montażu
Obudowa sterownika wykonana została z tworzywa sztucznego i umożliwia montaż w puszkach instalacyjnych. Pomimo kompaktowych wymiarów urządzenie mieści w sobie zaawansowany mikrokontroler ESP-Shelly-C68F z 8 MB pamięci flash, pozwalając na obsługę skryptów i funkcji w czasie rzeczywistym.
Ogólne
ProducentShellyModel1MiniGen4
Parametry fizyczne
Wymiary29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02 calaWaga 19 ±1 g / 0.65 ±0.04 ozMaksymalny moment dokręcania zacisków śrubowych0.4 Nm / 3.5 lbinPrzekrój przewodu 0.2 do 2.5 mm² / 24 do 14 AWG (druty lite, wielodrutowe, tulejki)Długość odizolowania przewodu6 do 7 mm / 0.24 do 0.28 calaMontaż Puszka ściennaMateriał obudowyTworzywo sztuczneKolor obudowyNiebieskiKolor złączySzary
Warunki środowiskowe
Temperatura robocza od -20°C do 40°C / -5°F do 105°FWilgotność roboczaod 30% do 70% RHMaksymalna wysokość n.p.m.2000 m / 6562 stóp
Parametry elektryczne
Zasilanie110 - 240 VACPrzekaźnikBezpotencjałowy, styk NO, 1-biegunowy, styk µPobór mocy < 1.2 WZewnętrzne zabezpieczenieCharakterystyka wyzwalania B lub C, prąd znamionowy maks. 10 A, zdolność wyłączania min. 6 kA, klasa ograniczenia energii 3
Parametry obwodów wyjściowych
Maksymalne napięcie przełączania240 VAC / 30 VDCMaksymalny prąd przełączania8 A / 240 VAC, 5 A / 30 VDCMaksymalna moc wyjściowa 2000 W / 240 VAC, 150 W / 30 VDCOchrona przed przepięciamiBrakOchrona prądowaBrakOchrona przed przekroczeniem mocyBrak
Czujniki i pomiary
Czujnik temperatury wewnętrznej Tak
Wi-Fi
Protokół802.11 b/g/n/axPasmo RF2412 - 2472 MHzMoc RF < 20 dBmZasięgDo 30 m wewnątrz / 50 m na zewnątrz (zależnie od warunków lokalnych)
Bluetooth
Protokół5.0Pasmo RF2402 - 2480 MHzMoc RF< 4 dBmZasięgDo 10 m wewnątrz / 30 m na zewnątrz (zależnie od warunków lokalnych)
Zigbee
Protokół802.15.4Pasmo RF2400 do 2483.5 MHzMoc RF< 20 dBmZasięgDo 100 m wewnątrz / 300 m na zewnątrz (zależnie od warunków lokalnych)
Jednostka mikroprocesorowa
CPU ESP-Shelly-C68FPamięć flash8 MB
