Kluczowe właściwości czujnika



Bezprzewodowy detektor ruchu SATEL APD-200 został wyposażony w podwójny pyroelement (PIR) oraz nowoczesną soczewkę zapewniającą unikalny układ wiązek. Obszar detekcji wynosi 15 m x 24 m przy kącie 90°. Funkcja „ECO” (dostępna wyłącznie w systemie ABAX 2) pozwala znacząco wydłużyć czas pracy urządzenia na jednej baterii. Czujnik współpracuje z kontrolerami systemu ABAX 2 (ACU-220, ACU-280) oraz retransmiterem ARU-200, a także z kontrolerami ABAX (ACU-120, ACU-270), centralą INTEGRA 128-WRL i retransmiterem ARU-100. Zasięg łączności radiowej w otwartym terenie wynosi w systemie ABAX 2 do 2000 m (z ACU-220) lub 1600 m (z ACU-280), a w systemie ABAX do 500 m.









Zastosowanie urządzenia



Model APD-200 stworzono z myślą o pracy w ramach dwukierunkowego systemu ABAX 2/ABAX. Spełnia on wymagania normy EN 50131 Grade 2, co czyni go odpowiednim do zabezpieczania pomieszczeń wymagających wysokiego poziomu ochrony.









Szczegółowy opis działania

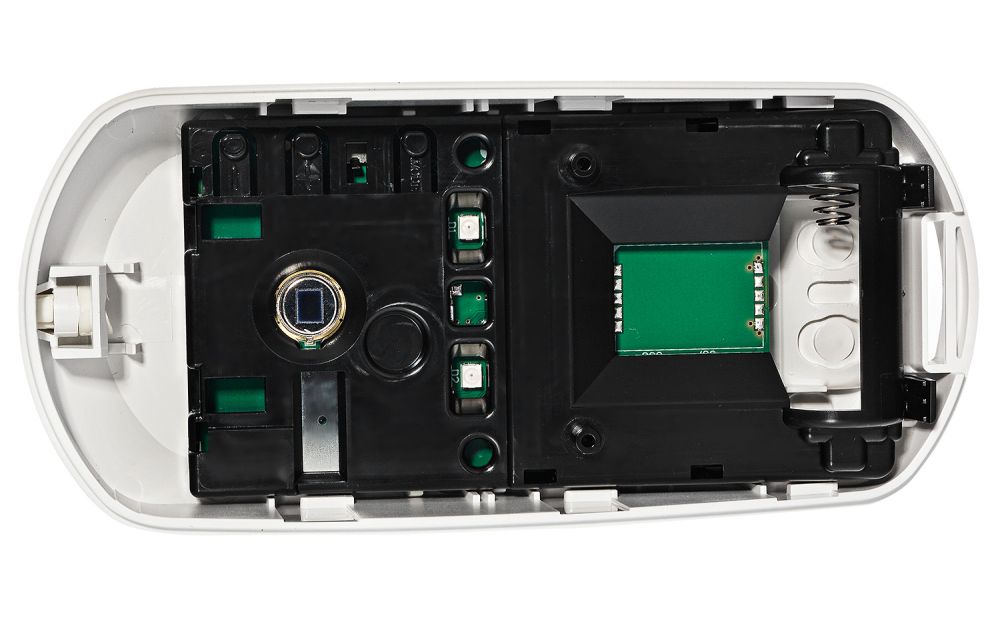

Skuteczna detekcja ruchu jest możliwa dzięki zastosowaniu podwójnego pyroelementu oraz cyfrowego algorytmu analizy, wspieranego przez dynamiczną kompensację temperatury. Urządzenie wyposażono w nowoczesną soczewkę, którą można wymienić na wariant kurtynowy (CT-CL) lub dalekiego zasięgu (LR-CL). Czujnik umożliwia również ochronę strefy podejścia za pomocą regulowanego zwierciadła. APD-200 monitoruje poprawność pracy układu detekcyjnego i w przypadku wykrycia nieprawidłowości automatycznie zgłasza alarm.









Konfiguracja i zabezpieczenia komunikacji



Konfiguracja oraz aktualizacja oprogramowania odbywa się całkowicie zdalnie. Łączność radiowa w systemie ABAX 2 zabezpieczona jest szyfrowaniem w standardzie AES, co zwiększa bezpieczeństwo przesyłanych danych.









Zasilanie i energooszczędność



Czujnik działa dzięki baterii CR123A 3 V, której stan jest stale kontrolowany. Urządzenie charakteryzuje się niskim poborem energii, a dodatkowa funkcja ECO (dostępna tylko w ABAX 2) pozwala nawet czterokrotnie wydłużyć czas pracy bez konieczności wymiany baterii.









Sygnalizacja i montaż

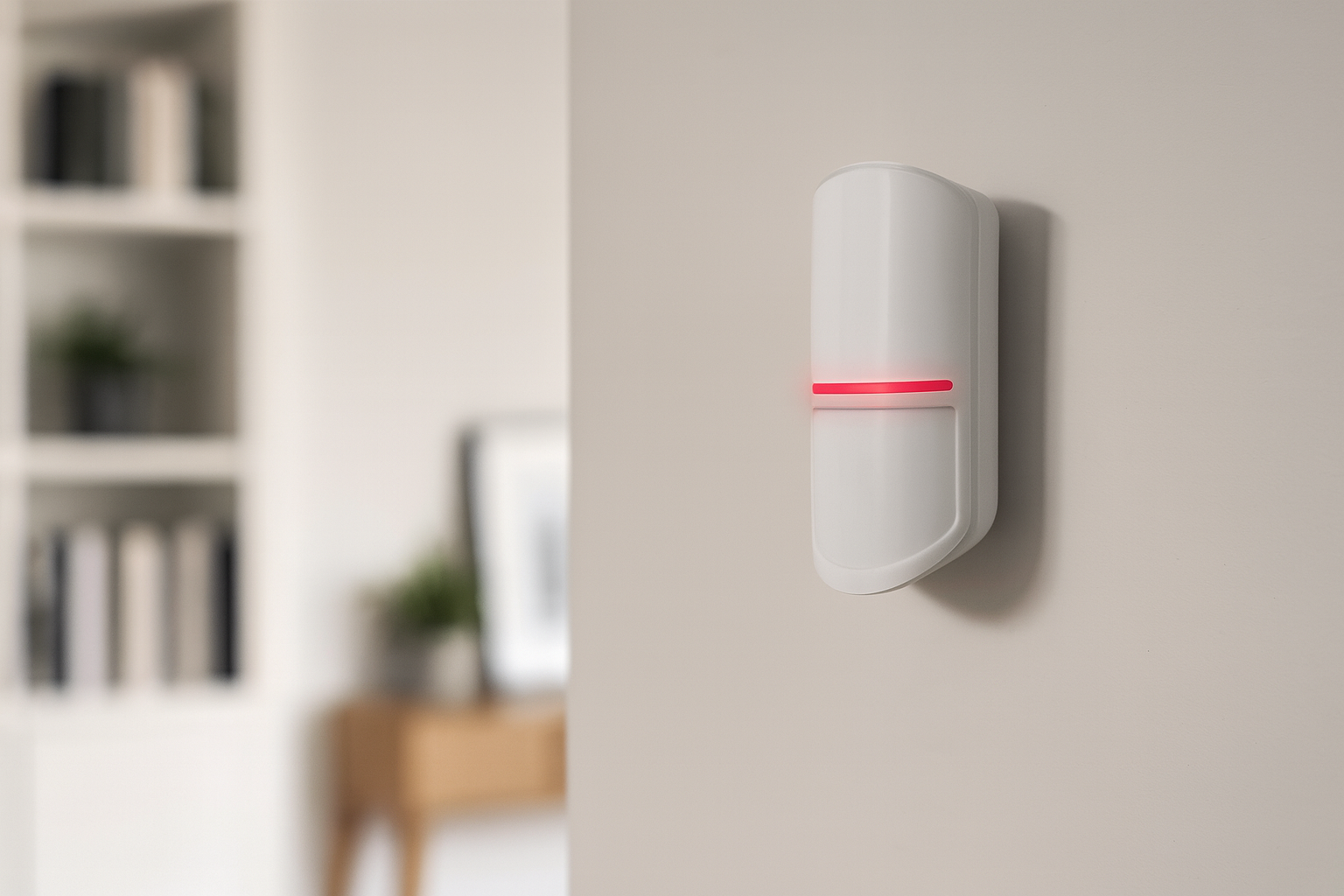

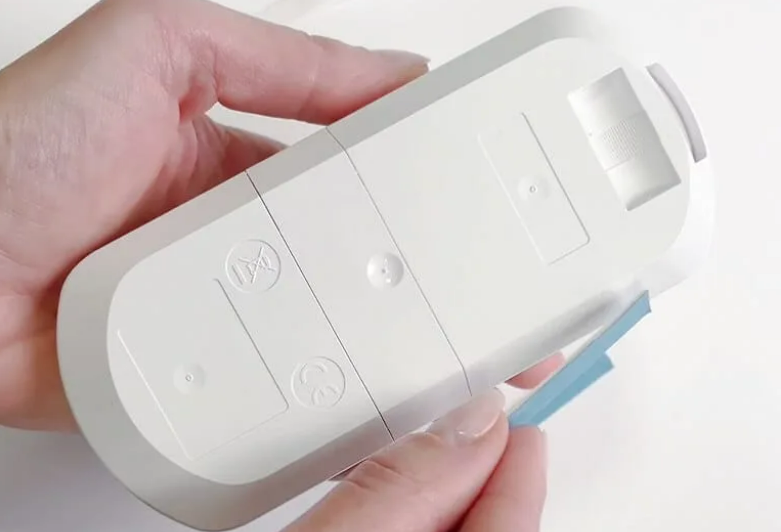

Dioda LED informuje o naruszeniach w trybie testowym, co znacznie ułatwia sprawdzanie poprawności działania czujki. Urządzenie można zainstalować na regulowanym uchwycie sufitowo-ściennym. Model APD-200 posiada również ochronę sabotażową przed próbą otwarcia lub oderwania od podłoża.









W zestawie otrzymujesz:

  • Czujnik ruchu SATEL APD-200

  • Bateria CR123A 3 V

  • Elementy montażowe

  • Instrukcja obsługi





Kod producenta: APD-200 WH

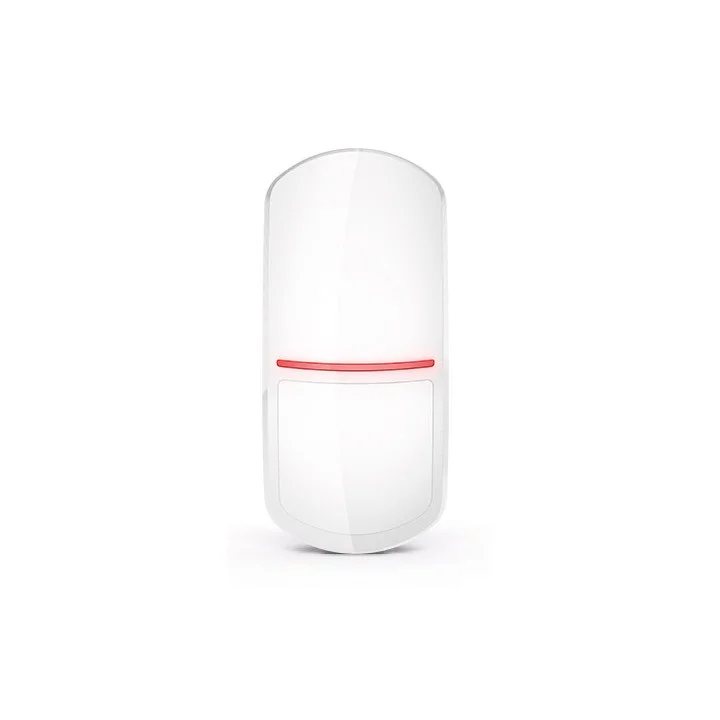

SATEL APD-200 – Bezprzewodowa czujka PIR
Marka / Model SATEL / APD-200
Rodzaj detekcji Pasywny podczerwieni (PIR), podwójny pyroelement
Obszar detekcji 15 m × 24 m, kąt 90°
Rodzaj optyki Soczewka Fresnela, możliwość wymiany na kurtynową (CT-CL) lub dalekiego zasięgu (LR-CL)
Wysokość montażu 2 – 2,4 m
Odporność na zwierzęta Nie
Wykrywalna prędkość ruchu 0,3 – 3 m/s
Zasilanie Bateria CR123A 3 V, opcja ECO (wydłużona praca w ABAX 2)
Czas pracy na baterii Do 2 lat
Pobór prądu 1 mA (czuwanie), 12 mA (maks.)
Komunikacja radiowa ABAX 2: do 2000 m (ACU-220) / do 1600 m (ACU-280)
ABAX: do 500 m
Stopień ochrony IP44
Klasa środowiskowa II (EN50130-5)
Certyfikat EN 50131 Grade 2
Zakres temperatury pracy -10°C … +55°C, dynamiczna kompensacja
Dodatkowe funkcje Cyfrowa obróbka sygnału, kontrola strefy podejścia, wskaźnik LED (tryb testowy), wbudowany czujnik temperatury, sabotaż (otwarcie i oderwanie), zdalna konfiguracja i aktualizacja
Wymiary 15.6 × 7 × 6.5 cm
Waga 0.19 kg
Dedykowany uchwyt Regulowany, w zestawie
Współpraca ABAX 2 (ACU-220, ACU-280, ARU-200), ABAX (ACU-120, ACU-270, ARU-100), centrala INTEGRA 128-WRL
