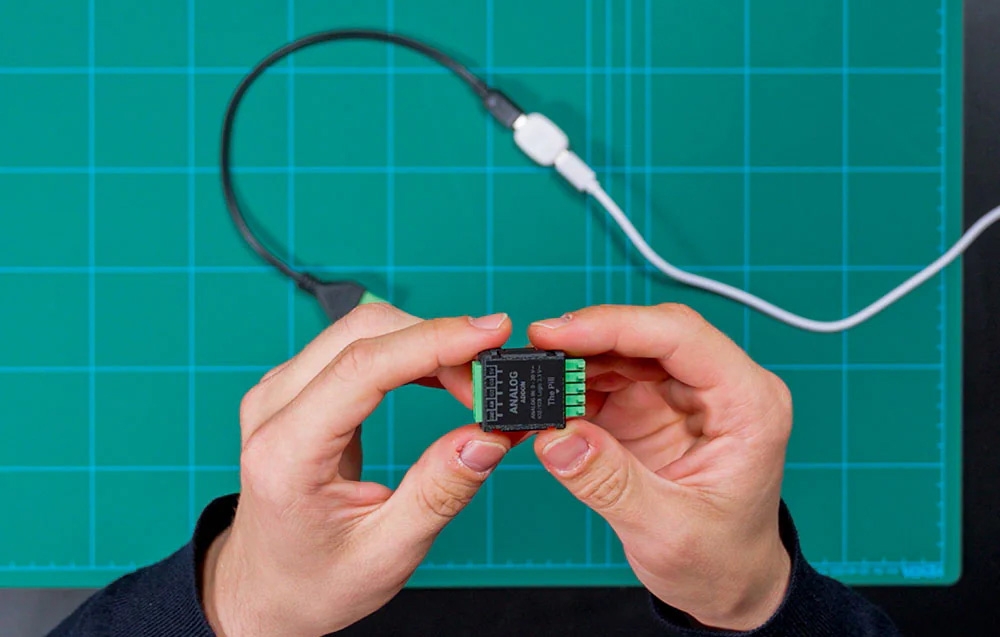

Moduł analogowy Shelly 0-30V do Shelly The Pill

Moduł analogowy Shelly 0-30V to rozszerzenie przygotowane dla urządzenia Shelly The Pill, które pozwala mierzyć napięcie stałe w znacznie szerszym zakresie niż standardowy woltomierz wbudowany w bazowy moduł. Dzięki obsłudze pomiaru 0-30 V DC akcesorium sprawdzi się przy monitorowaniu źródeł zasilania, instalacji niskonapięciowych oraz czujników analogowych wykorzystywanych w automatyce i projektach pomiarowych.

Dodatek umożliwia kontrolę napięcia między innymi w akumulatorach 4,2 V, 12 V i 24 V, zasilaczach oraz popularnych sensorach analogowych 0-5 V. To praktyczne rozwiązanie dla osób, które chcą rozbudować Shelly The Pill o dokładniejszy nadzór nad parametrami pracy instalacji. Moduł dobrze sprawdzi się w projektach DIY, systemach monitoringu, automatyce technicznej i rozwiązaniach, w których ważny jest bieżący odczyt napięcia oraz szybka reakcja na jego zmiany.

Pomiar do 30 V DC dla szerszych zastosowań

Rozszerzenie zwiększa możliwości pomiarowe Shelly The Pill, pozwalając wyjść poza podstawowy zakres napięć obsługiwany przez wbudowany woltomierz. Dzięki temu można podłączyć do systemu więcej typów urządzeń i instalacji niskonapięciowych, w tym akumulatory, zasilacze oraz analogowe źródła sygnału. Moduł umożliwia odczyt napięcia w zakresie 0-30 V DC, co daje większą swobodę przy budowaniu własnych układów pomiarowych.

Takie rozwiązanie ułatwia obserwowanie stanu zasilania i wykrywanie zmian, które mogą wymagać reakcji automatyki. Spadek napięcia akumulatora, nieprawidłowa praca zasilacza albo zmiana sygnału z czujnika mogą zostać wykorzystane jako dane wejściowe do dalszych działań. Szerszy zakres pomiarowy sprawia, że Shelly The Pill z tym dodatkiem staje się bardziej elastycznym elementem systemu kontroli i monitorowania.

Do sensorów 0-5 V i systemów akumulatorowych

Moduł dobrze sprawdzi się przy podłączaniu popularnych czujników analogowych 0-5 V, które przekazują informacje w postaci sygnału napięciowego. Mogą to być na przykład czujniki wilgotności gleby, czujniki światła lub inne sensory wykorzystywane w prostych instalacjach automatyki, projektach ogrodowych, technicznych i hobbystycznych. Dzięki odczytowi napięcia można łatwiej przekształcać dane z czujników w konkretne reakcje systemu.

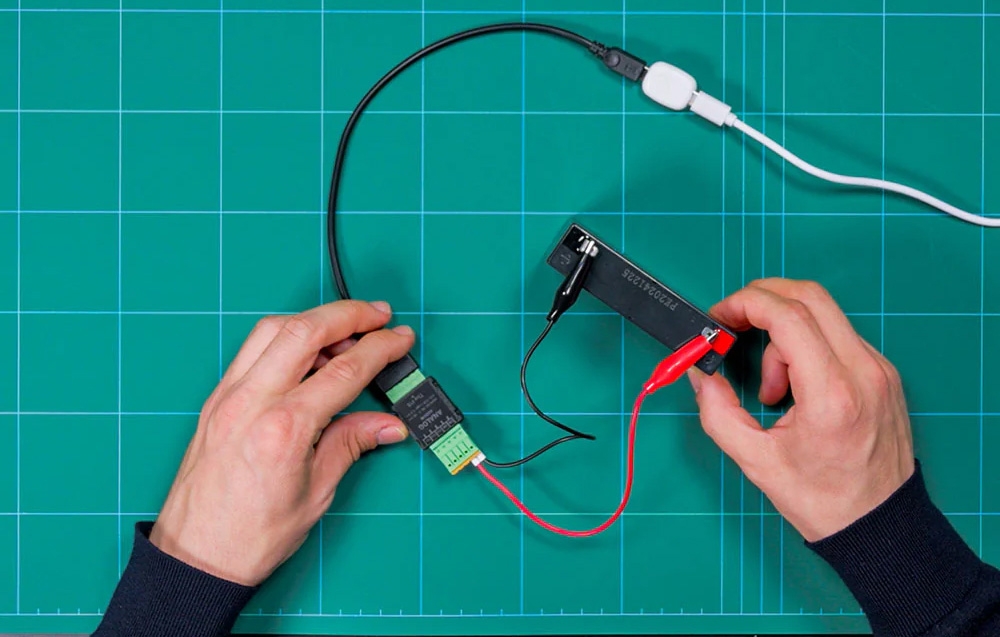

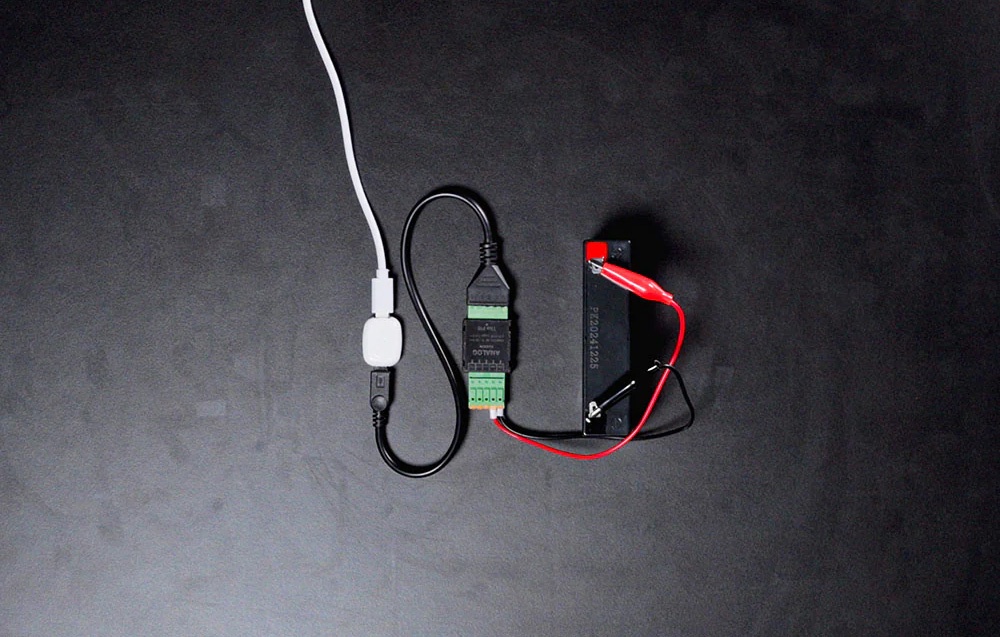

Akcesorium nadaje się również do kontroli układów bateryjnych i zasilania niskonapięciowego. Można wykorzystać je do obserwowania napięcia systemów 3,7 V, 4,2 V, 12 V i 24 V, co pomaga szybciej zauważyć spadki, rozładowanie lub nieprawidłową pracę źródła energii. To szczególnie przydatne tam, gdzie stabilne zasilanie ma wpływ na działanie całej instalacji, a monitoring napięcia pozwala uniknąć nieplanowanych przerw.

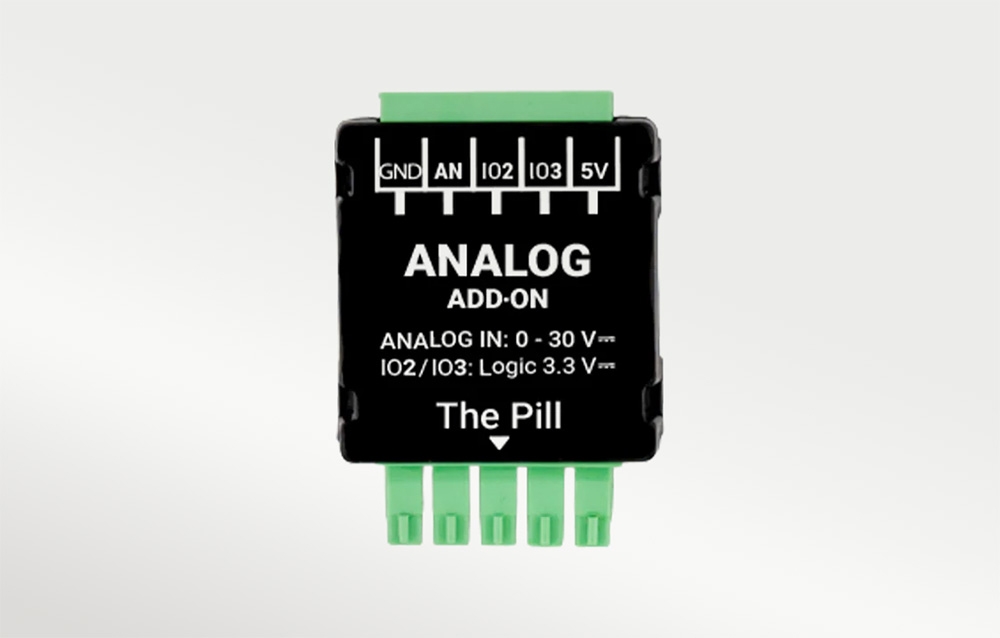

Piny IO2 i IO3 oraz zasilanie 5 V

Oprócz wejścia analogowego moduł oferuje dwa konfigurowalne piny IO2 i IO3, pracujące w logice 3,3 V. Mogą one pełnić funkcję wejść lub wyjść cyfrowych, co zwiększa możliwości rozbudowy projektu o dodatkowe sygnały sterujące, przyciski, proste elementy wykonawcze albo stany logiczne. Dzięki temu dodatek nie ogranicza się wyłącznie do pomiaru napięcia, ale może wspierać także bardziej złożone układy.

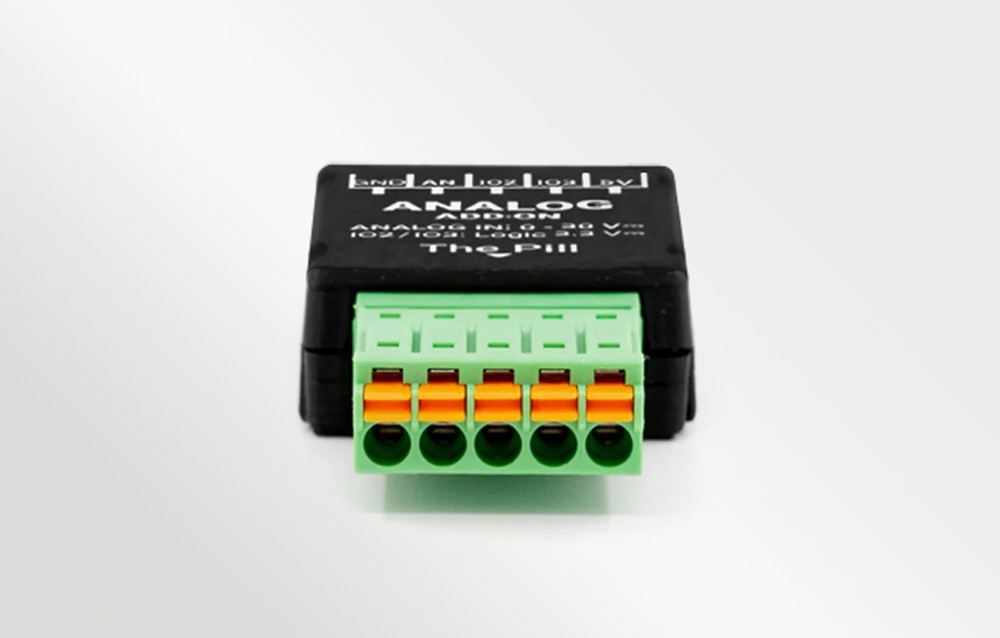

Do dyspozycji są również zaciski 5 V oraz GND, które mogą posłużyć do zasilania podłączonego czujnika lub urządzenia Shelly The Pill. Takie rozwiązanie porządkuje instalację i ułatwia podłączenie elementów wymagających zasilania w pobliżu modułu. Połączenie wejścia analogowego, dodatkowych pinów cyfrowych i zacisków zasilających daje większą swobodę projektowania niewielkich systemów pomiarowych.

Dedykowane rozszerzenie dla Shelly The Pill

Moduł został przygotowany jako akcesorium rozszerzające możliwości Shelly The Pill, dlatego jego zastosowanie pozwala łatwo rozbudować bazowe urządzenie o dodatkowy pomiar napięcia. Po podłączeniu The Pill może zbierać dane z analogowych czujników oraz źródeł napięcia, a następnie wykorzystywać je w automatyzacjach, monitoringu lub własnych scenariuszach działania opartych na ekosystemie Shelly.

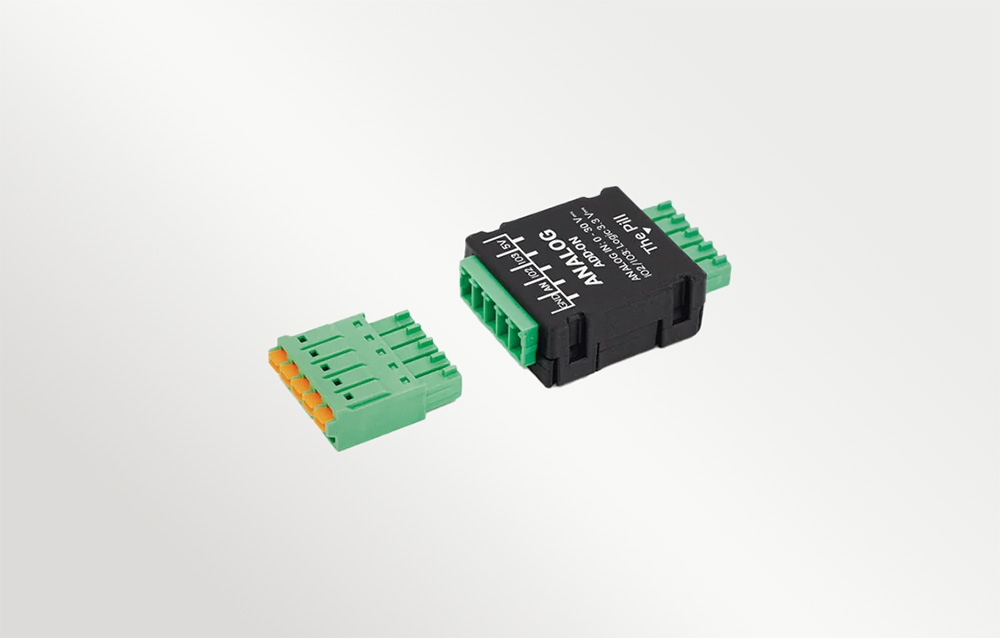

Do montażu modułu wymagany jest dodatek 5-Terminal Add-on, który umożliwia połączenie rozszerzenia z Shelly The Pill. Po takiej rozbudowie urządzenie może pracować jako bardziej wszechstronny punkt pomiarowy w instalacjach niskonapięciowych. To dobre rozwiązanie dla użytkowników, którzy chcą wykorzystać dane z napięcia DC do kontroli systemów bateryjnych, czujników analogowych albo niestandardowych projektów automatyki.

Mały format do instalacji wewnętrznych

Kompaktowa obudowa o wymiarach 36,5 x 26,5 x 11,5 mm oraz waga zaledwie 8 g ułatwiają umieszczenie modułu w ograniczonej przestrzeni. Dodatek można wykorzystać w niewielkich układach pomiarowych, obudowach projektowych, szafkach technicznych lub miejscach, w których liczy się dyskretny montaż i oszczędność miejsca. Mały rozmiar jest szczególnie wygodny przy projektach DIY oraz rozbudowie istniejących instalacji.

Moduł pracuje w temperaturze od 0°C do 40°C i przy wilgotności 30-70% RH, a jego dopuszczalna wysokość pracy wynosi do 2000 m n.p.m. Parametry te predysponują go do zastosowań wewnętrznych, w stabilnych warunkach środowiskowych. Dzięki połączeniu małych wymiarów, niskiej wagi i szerokiego zakresu pomiarowego moduł stanowi praktyczne uzupełnienie Shelly The Pill w systemach automatyki i monitoringu napięcia.

W zestawie otrzymujesz:

• Moduł analogowy Shelly 0-30V do Shelly The Pill
