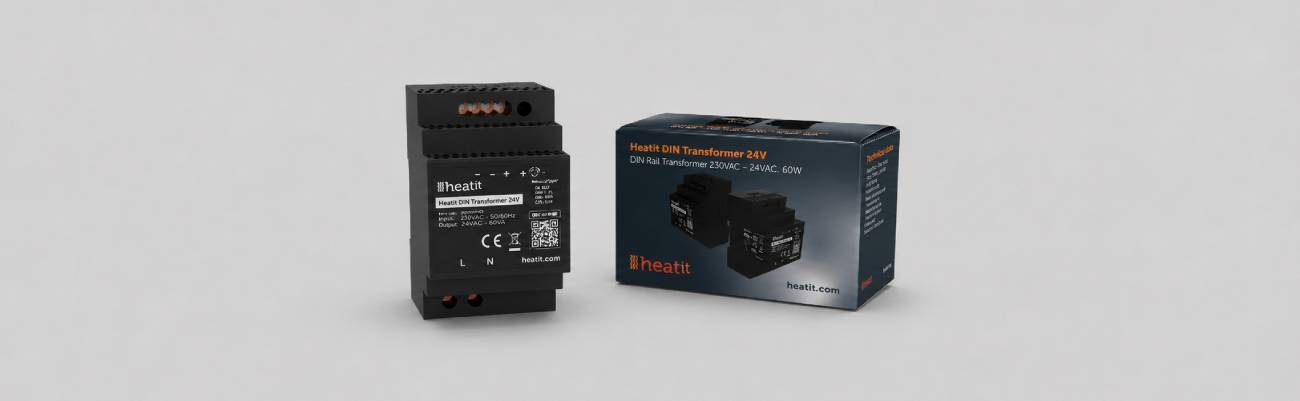

Transformator Heatit DIN 24 V do instalacji na szynie DIN

Heatit DIN Transformer 24V to kompaktowy zasilacz przeznaczony do przekształcania napięcia sieciowego 230 V AC na stabilne napięcie 24 V DC. Urządzenie oferuje maksymalny prąd wyjściowy 2,5 A oraz moc znamionową do 60 W, dzięki czemu może zasilać elementy automatyki budynkowej wymagające niskiego napięcia stałego.

Konstrukcja została przystosowana do montażu w rozdzielnicy elektrycznej. Transformator instaluje się na standardowej szynie DIN o szerokości 35 mm, co pozwala zachować uporządkowany układ komponentów i ułatwia późniejszą obsługę instalacji. Model może być wykorzystywany między innymi jako źródło zasilania dla regulatora Heatit Z-Water2.

Stabilne zasilanie urządzeń automatyki

Na wejściu transformator obsługuje napięcie 230 V AC przy częstotliwości 50 Hz, natomiast na wyjściu udostępnia napięcie stałe 24 V DC. Możliwość regulacji wartości napięcia wyjściowego pozwala dokładniej dostosować parametry zasilania do wymagań podłączonego urządzenia, a wysoka sprawność działania pomaga ograniczyć straty energii oraz nagrzewanie się modułu.

Układ elektroniczny został zaprojektowany tak, aby dostarczać zasilanie o dobrych parametrach jakościowych. Niski poziom tętnień i zakłóceń sprzyja stabilnej pracy wrażliwych urządzeń sterujących, natomiast regulowane napięcie wyjściowe DC zwiększa elastyczność podczas konfiguracji instalacji.

Zabezpieczenia chroniące instalację

Transformator Heatit wyposażono w szereg zabezpieczeń odpowiadających za bezpieczną pracę zarówno samego modułu, jak i zasilanych przez niego urządzeń. Ochrona przeciążeniowa ogranicza skutki przekroczenia dopuszczalnego obciążenia, a zabezpieczenie przeciwzwarciowe reaguje na nieprawidłowości w obwodzie wyjściowym.

Dodatkową ochronę zapewnia układ zabezpieczający przed nadmiernym wzrostem napięcia. Zastosowanie zabezpieczenia nadnapięciowego oraz II klasy izolacji zwiększa bezpieczeństwo użytkowania transformatora w instalacjach automatyki domowej i systemach sterowania ogrzewaniem.

Kod producenta: 5430457

Gwarancja: 12 miesięcy (gwarancja producenta)

HeatIt DIN Transformer 24 V
Wejście
Napięcie wejściowe	85-264 VAC
Częstotliwość wejściowa	47 / 63 Hz
Prąd rozruchowy	30 A / 115 VAC, 60 A / 230 VAC
Prąd wejściowy AC	1,2 A / 115 VAC, 0,8 A / 230 VAC
Prąd upływu	< 0,25 mA / 240 VAC
Sprawność	90%
Wyjście
Napięcie wyjściowe DC	24 V
Prąd znamionowy	2,5 A
Moc znamionowa	60 W
Tolerancja napięcia	±5%
Tętnienia i szumy	150 mVp-p
Stabilizacja liniowa	±1%
Stabilizacja obciążeniowa	±1%
Czas uruchomienia / narastania / podtrzymania	500 ms / 80 ms / 12 ms (115 V / 60 Hz, maksymalne obciążenie)
Czas uruchomienia / narastania / podtrzymania	500 ms / 80 ms / 30 ms (230 V / 50 Hz, maksymalne obciążenie)
Warunki środowiskowe
Temperatura pracy	-20°C do 50°C, pełne obciążenie, normalna praca
Temperatura przechowywania	-40°C do 80°C
Wilgotność podczas przechowywania	10-95% RH
Wilgotność podczas pracy	20-90% RH, bez kondensacji
Zabezpieczenia
Zabezpieczenie przeciążeniowe	>130%-200% znamionowej mocy wyjściowej
Typ zabezpieczenia przeciążeniowego	Tryb Hiccup, automatyczny powrót do pracy po usunięciu usterki
Zabezpieczenie nadnapięciowe	110-145%
Typ zabezpieczenia nadnapięciowego	Ograniczenie za pomocą diody Zenera
Zabezpieczenie przeciwzwarciowe	Ochrona do napięcia 0 V
Zabezpieczenie nadprądowe	110%-180%
Pozostałe
MTBF	Minimum 200 000 godzin przy pełnym obciążeniu i temperaturze otoczenia 25°C
Wymiary	90 x 51 x 59 mm
