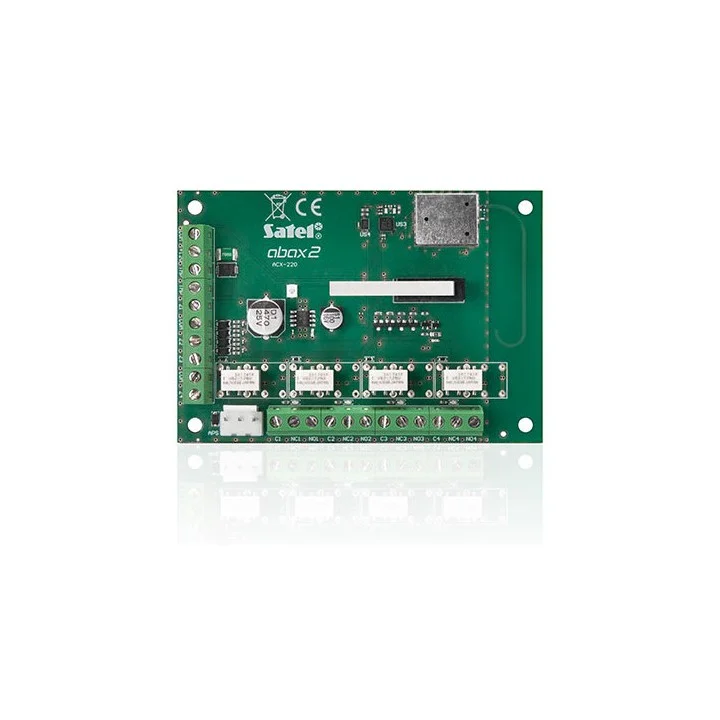

Rozszerzenie przewodowe SATEL ACX-220
Moduł SATEL ACX-220 to urządzenie służące do podłączania elementów przewodowych do systemów ABAX 2 oraz ABAX. Współpracuje z kontrolerami ACU-220, ACU-280 i retransmiterem ARU-200 w systemie ABAX 2, a także z kontrolerami ACU-120, ACU-270, centralą INTEGRA 128-WRL oraz retransmiterem ARU-100 w systemie ABAX. Zasięg komunikacji radiowej w otwartej przestrzeni wynosi do 2000 metrów przy współpracy z ACU-220 lub do 1600 metrów z ACU-280, natomiast w systemie ABAX do 500 metrów. Urządzenie wyposażone jest w cztery programowalne wejścia umożliwiające obsługę czujek przewodowych w konfiguracjach NO, NC, EOL, 2EOL/NO i 2EOL/NC, a także w cztery konfigurowalne wyjścia przekaźnikowe.
Funkcje i działanie
Moduł ACX-220 pozwala w prosty sposób włączyć urządzenia przewodowe, takie jak czujki czy sygnalizatory, do bezprzewodowego systemu ABAX 2 lub ABAX. Urządzenie wyposażono w cztery wejścia programowalne, które obsługują czujki przewodowe w różnych konfiguracjach, oraz cztery wyjścia przekaźnikowe, które mogą być indywidualnie programowane w zależności od potrzeb instalacji. Konfiguracja ustawień i aktualizacja oprogramowania odbywa się zdalnie, co ułatwia obsługę systemu i minimalizuje konieczność fizycznej ingerencji w urządzenie. W systemie ABAX 2 komunikacja między modułem a kontrolerem jest dwukierunkowa i szyfrowana w standardzie AES, co zapewnia wysoki poziom bezpieczeństwa transmisji danych. Moduł zasilany jest napięciem 12 V DC i współpracuje z zasilaczami buforowymi APS-412 oraz APS-612, co gwarantuje stabilne działanie. Urządzenie wyposażono również w styk sabotażowy, który reaguje na otwarcie obudowy, chroniąc system przed próbami manipulacji.
| SATEL – Ekspander wejść i wyjść przewodowych ACX-220 | |
|---|---|
| Współpraca z systemami | ABAX 2, ABAX |
| Liczba wejść | 4 |
| Liczba wyjść | 4 (niskoprądowe, typu OC) |
| Zasilanie | 12 V DC ±15% |
| Pobór prądu w stanie gotowości | 30 mA |
| Maksymalny pobór prądu | 60 mA |
| Zasięg komunikacji radiowej | do 2000 m w otwartej przestrzeni (ABAX 2 z ACU-220) / do 1600 m (ACU-280) |
| Temperatura pracy | -10°C ~ +55°C |
| Maksymalna wilgotność | 93 ± 3% |
| Klasa środowiskowa wg EN50130-5 | II |
| Spełniane normy | EN 50130-4, EN 50130-5, EN 50131 Grade 2 |
| Wymiary | 80 × 57 × 24 mm |
| Waga | 70 g |
